Alüminium Mini Rail Günəş Montaj Sistemi

1.Günəş panelləri

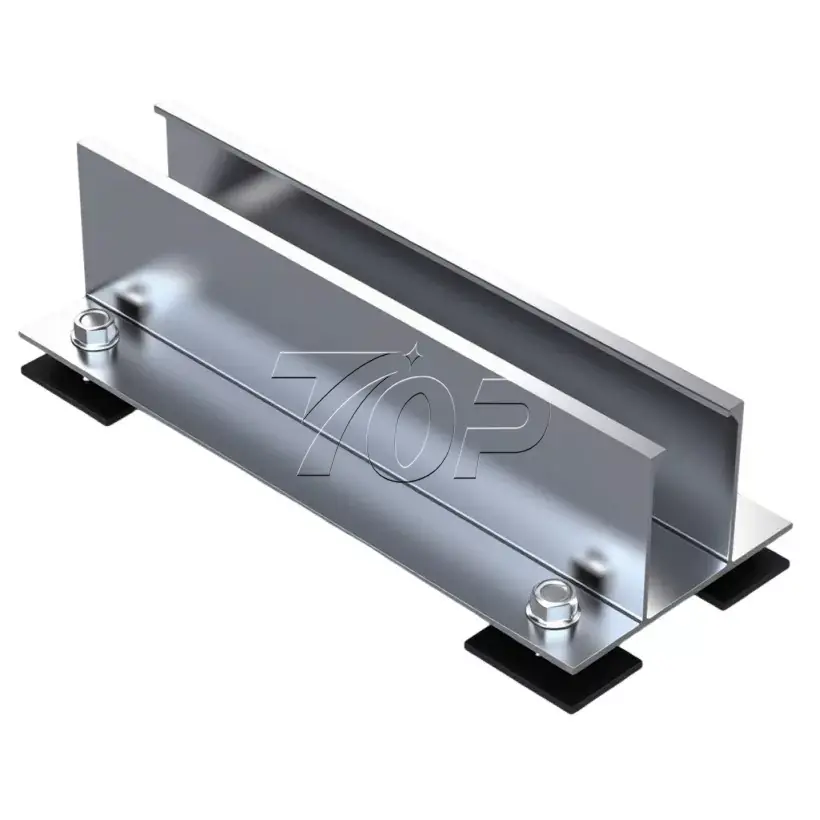

2.Aluminium Mini relslər

3. Orta sıxac

4. Son qısqac

5. Bolt

6. Özünü vuran vint

7.Rezin yastıq

8. Torpaqlama qapağı

9. Kabel klipi

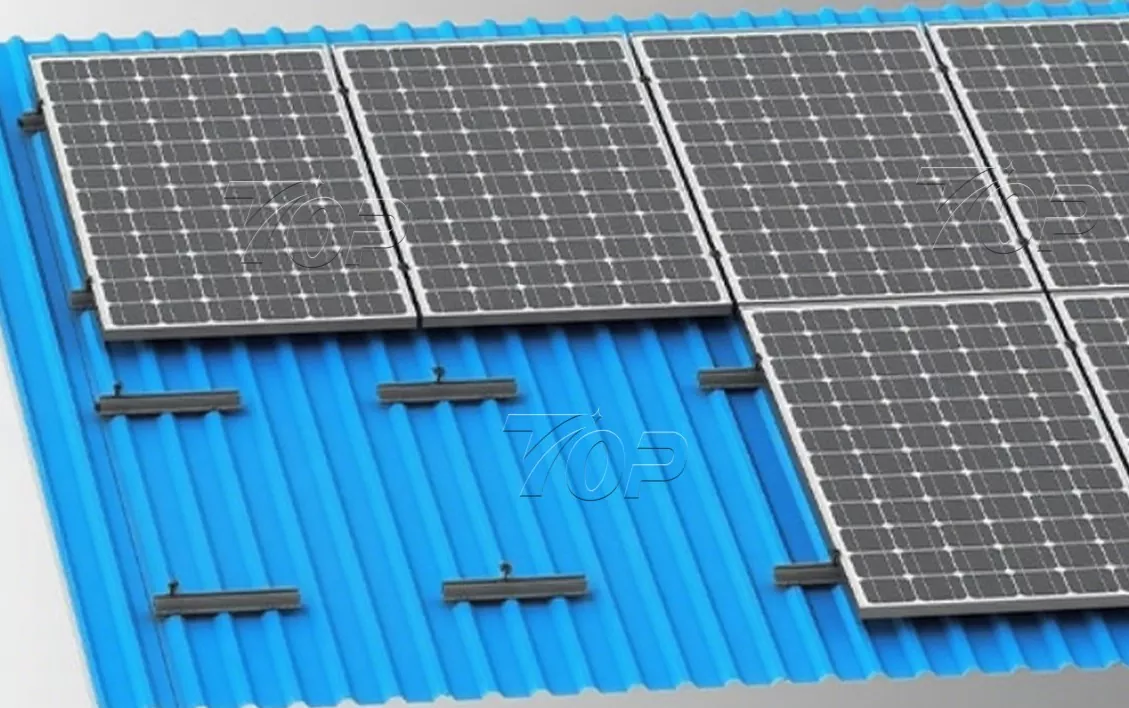

Mini rels diaqramında günəş panelinin yerləşdirilməsi aşağıdakı kimi göstərilir.

Günəş panelinin eni 1134 mm-dir. Uzunluğu 2278 mm, panelin qalınlığı 30 mm, 35 mm ola bilər. (O, həmçinin günəş panellərinin digər ölçülərinə də uyğundur. ) Günəş panellərinin kəmiyyət sırası saytınızın damının ölçüsünə əsasən təşkil edilə bilər.

Parametrlər

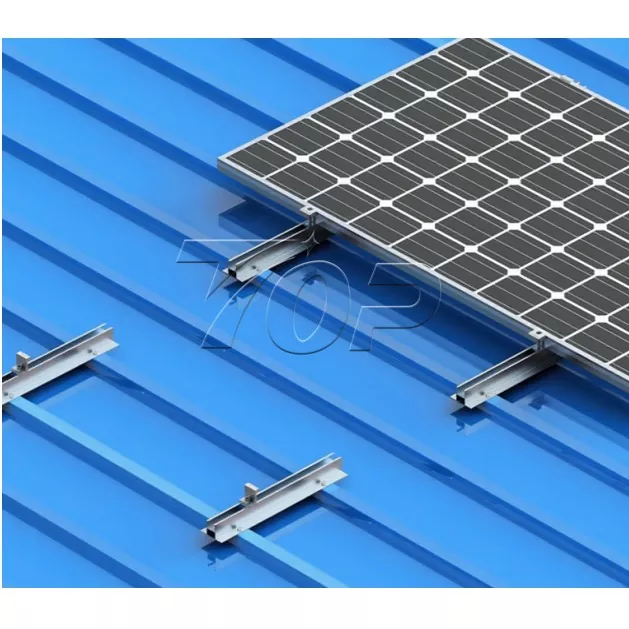

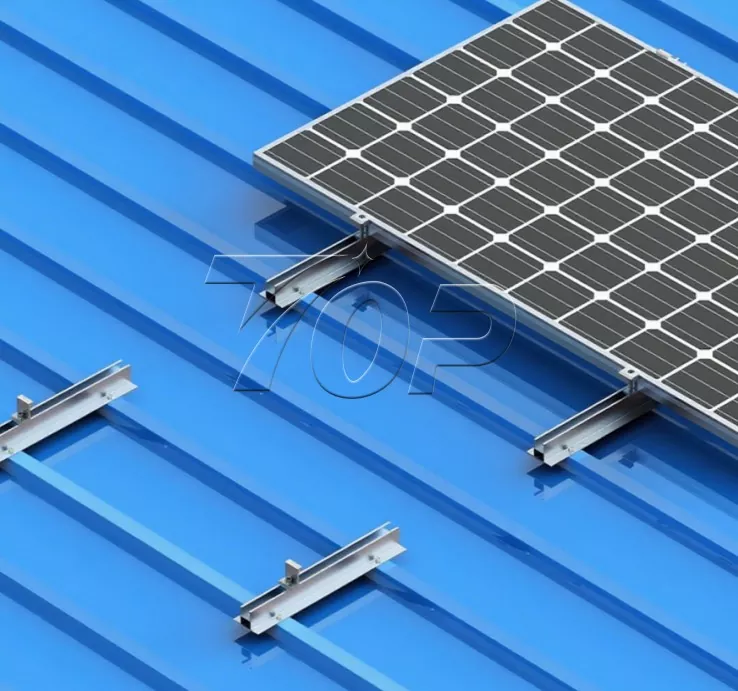

Bu həll xüsusi olaraq metal dam günəş panellərinin quraşdırılması üçün nəzərdə tutulmuşdur. Fərqli miqyaslı və planlı müxtəlif günəş damı layihələrinə uyğunlaşa bilər. Alüminium Mini Rail Günəş Quraşdırma Sistemi trapezoidal təbəqə damları və büzməli damları və s. daxil ola bilər. Daimi spesifikasiyalar 200 mm uzunluqdadır (dəstək fərdiləşdirmələri), Metal dam üçün Topfencesolar Railless Mini Racking Solution yüngülliyi və asan daşınması və quraşdırılmasının üstünlüklərinə malikdir, dam üzərində əlavə yük daşıyan yükü effektiv şəkildə yüngülləşdirir və çətin yükü yüngülləşdirir. Rezin yastıqlı bimetal vint, relsləri metal damın üzərinə quraşdırarkən damdan suyun sızmasının qarşısını alır.

Xüsusiyyətlər

1. Əvvəlcədən yığılmış dizayn, asan və yüksək səmərəli quraşdırma.

2. Günəş enerjisi quraşdırma sistemi üçün bu optimallaşdırılmış Mini Railimiz yaşayış evinin metal damlarına, ticarət binasının damına, anbar damına uyğunlaşdırıla bilər.

3. Alüminium 6005 - Topfencesolar-dan T5 materialı bazardan xüsusi yüksək qiymətə malikdir, sistemimiz yüngül çəki və güc baxımından yüksək performansa malikdir.

4. O, 60 m/s sürətə çatan güclü küləklərə və 1.4KN/m²-lik qar yüklərinə tab gətirə bilir, günəş paneli strukturunun dayanıqlığını və təhlükəsizliyini təmin edir.

Aşağı qiymət, ucuz struktur, həmçinin quraşdırma əmək xərclərini və quraşdırma vaxtını azaldır.
