Günəş paneli montaj relsləri istehsalçısı və təchizatçısı
Xiamen Topfencesolar markasıGünəş panellərinin montaj relsləridam günəş sistemləri üçün istifadə olunur yüksək səviyyəli alüminium material günəş panellərinin quraşdırılması üçün optimallaşdırılmışdır.
Dam tipli günəş relsləri:
Alüminium 6005-T5/T6 yüksək möhkəmlik, əla korroziyaya davamlılıq və olduqca yüngül çəki ilə xarakterizə olunur, dam örtüyü sistemləri üçün ən uyğun materialdır.
TF-RL seriyası B46 dəmir yolu | Uzunluğu 4000mm, 4200mm, 4500mm, 4800mm və s.
Normal ölçü: 27.3 * 48.3 * 4500 mm
Səth müalicəsi: ≥10μm
Rayların montaj dəstləri
Struktur dizayn detalları: Məsələn, ən məşhur modellərdən biri olan TF-RL-B46-nı götürün.
Struktur ölçüləri:
|
Strukturun Bölməsinin Həndəsə Parametrləri |
|||||||
|
(1) Dəmir yolu: |
B46 |
Material: |
AL6005-T6 |
||||
|
σs= 250 |
N/mm2 |
E = 70000 |
N/mm2 |
||||
|
Bölmə Həndəsə Parametrləri |
|||||||
|
A(mm2) |
197.0 |
IP (mm4) |
64335.0 |
||||
|
Ix(mm4) |
43678.0 |
Iy(mm4) |
20657.0 |
||||
|
Zxup(mm3) |
1804.0 |
Zyleft (mm3) |
1703.0 |
||||
|
Zydown (mm3) |
2004.0 |
Zyright (mm3) |
1306.0 |
||||
Çəki /Meter = Sıxlıq ρ(kq/m³) × Bölmə Sahəsi A(m2) × g(N/kq)
=2710 x 0,00019696 x 9,8
=5,23 N/m
B46 alüminium relsinin Kimyəvi Tərkibinin Təhlili:
(Test Metodu: GB/T3190-2008, OES)
|
AL6005-T6-nın Kimyəvi Elementləri |
|||
|
Element |
Əsasnamə 6005 |
Antai Alüminium Məhsulları (AT6006 -T6) |
Nəticə |
|
Si |
0,6-0,9 |
0.62 |
keçir |
|
Fe |
≤0,35 |
0.13 |
keçir |
|
Cu |
≤0,10 |
<0,001 |
keçir |
|
Mn |
≤0,10 |
0.003 |
keçir |
|
Mg |
0,40-0,60 |
0.56 |
keçir |
|
Cr |
≤0,35 |
0.001 |
keçir |
|
Zn |
≤0,10 |
0.01 |
keçir |
|
Ti |
≤0,10 |
0.014 |
keçir |
|
Al |
marja |
marja |
keçir |
Dartma Testi:
Test üsulu: JIS Z 2241-2011
AL6005-T6-nın Mexaniki Xüsusiyyətləri
|
Test elementi |
Nümunə növü |
Dartma gücü (Rm)(Mpa） |
Sübut gücü (R0 .2) (Mpa) |
Sınıqdan sonra uzanma (A50mm)(%) |
|
Nəticə |
№13B |
295 |
263 |
10 |

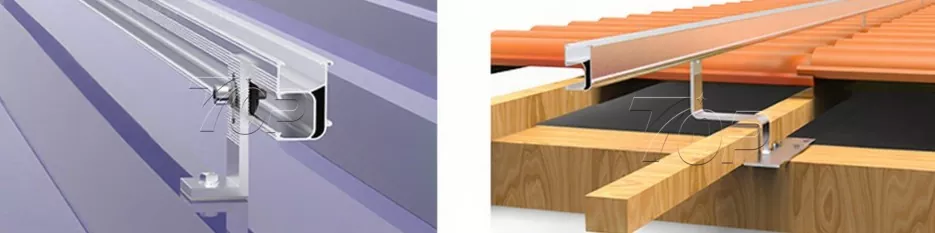

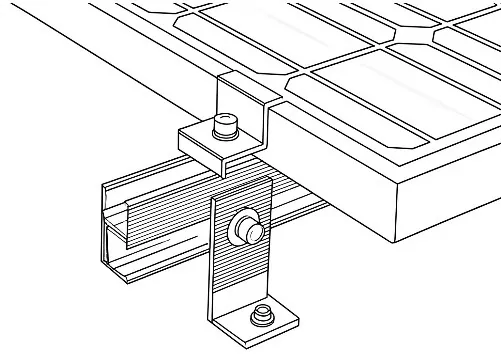

Dəmir yolu quruluşu montaj dəsti aksesuarları:
|
|
|
|
|
|
Boltların iki ipi |
Dam qarmaqları |
L-ayaq dəsti |
Orta sıxac 1 |
|
|
|
|
|
|
Orta sıxac 2 |
Son sıxac 2 |
Keçirici təbəqə |
Daha çox rels tətbiqi
- View as
Alüminium Günəş Paneli Montaj Dəmir Mötərizələri
Çindən Xiamen Topfencesolar tərəfindən B45 relslərini dəstəkləmək üçün tirə quraşdırılmış dam qarmaqlarından istifadə etməklə hazırlanmış alüminium günəş paneli montaj dəmir mötərizələri. Günəş panellərini landşaft və ya şaquli oriyentasiyada yerləşdirmək üçün bir uzun relsdə rels parçalarını birləşdirən rels birləşdiriciləri. Yüksək etibarlılıq performansı Avropa, Asiya və Amerika bazarları tərəfindən hərarətlə qarşılanır.
Brend adı:Topfencesolar
Məhsulun materialı:Alüminium
Məhsul funksiyası:Günəş panellərinin quraşdırılması üçün relslər
Xidmət müddəti:≥25 yaş
Brend adı:Topfencesolar
Məhsulun materialı:Alüminium
Məhsul funksiyası:Günəş panellərinin quraşdırılması üçün relslər
Xidmət müddəti:≥25 yaş

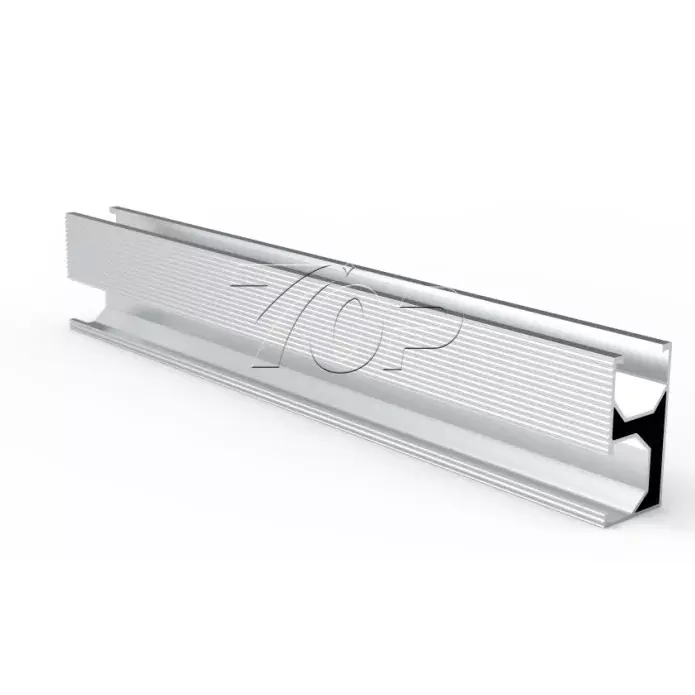

Solar Rack Dam Montaj Dəmiryolu
Xiamen Topfencesolar Co., Ltd günəş enerjisi quraşdırma konstruksiyaları üçün etibarlı təchizatçı kimi, yaşayış evlərinin dam örtüklərindən tutmuş kommersiya PV zavodlarına qədər müxtəlif bazar tələblərinə cavab vermək üçün yüksək məhsuldarlıqlı Günəş panelli dam montaj relslərinin layihələndirilməsinə və istehsalına həsr edilmişdir. Biz həm texniki göstəriciləri, həm də qənaətcilliyi təmin edən məhsullar dizayn edirik.
Brend adı:Topfencesolar
Məhsulun materialı:AL6005-T5/ AL6063-T6
Məhsul funksiyası:Damın montajı
Xidmət müddəti:20 ildən çoxdur
Günəş paneli relsləri
Günəş paneli relsləri günəş damının quraşdırılması sistemi üçün sabit dəstək təmin edir və müxtəlif vəziyyətlərə uyğunlaşa bilər. Xiamen Topfencesolar, müştərilərə günəş enerjisi layihələrində kömək etmək üçün günəş paneli relsləri üçün xüsusi xidmət təklif etdiyimiz peşəkar istehsalçıdır. Nümunələr müxtəlif ölçü və miqdarda mövcuddur.
Brend adı:Topfencesolar
Məhsulun materialı:Alüminium Al6005-T5 / T6
Məhsul funksiyası:Metal dam günəş montajı
Xidmət müddəti:20 il
Metal Dam Günəş Panelinin Montajı üçün Mini Rail
Çində peşəkar istehsalçı və təchizatçı olaraq, Xiamen Topfencesolar tərəfindən istehsal olunan Metal Dam Günəş Panelinin Montajı üçün Mini Rail davamlı və yüngül çəki xüsusiyyəti günəş panelinizin quraşdırılması üçün 20-30% aşağı maya dəyərini azalda bilər. Alüminium səthinin anodizasiyası ≥ 10μm işlənir, 25 ildən artıq xidmət göstərərək UV-yə davamlılıq və korroziyaya davamlılıq üçün böyük səylər tələb edir. Bu relssiz həll yaxşı qarşılanır və yaşayış, ticarət və sənaye sahələrində günəş sistemində istifadə olunur.
Brend adı:Topfencesolar
Məhsulun materialı:Al6005-T5
Məhsul funksiyası:Günəş panelini damda və ya yerə yükləmək üçün
Xidmət müddəti:≥25 yaş
Brend adı:Topfencesolar
Məhsulun materialı:Al6005-T5
Məhsul funksiyası:Günəş panelini damda və ya yerə yükləmək üçün
Xidmət müddəti:≥25 yaş

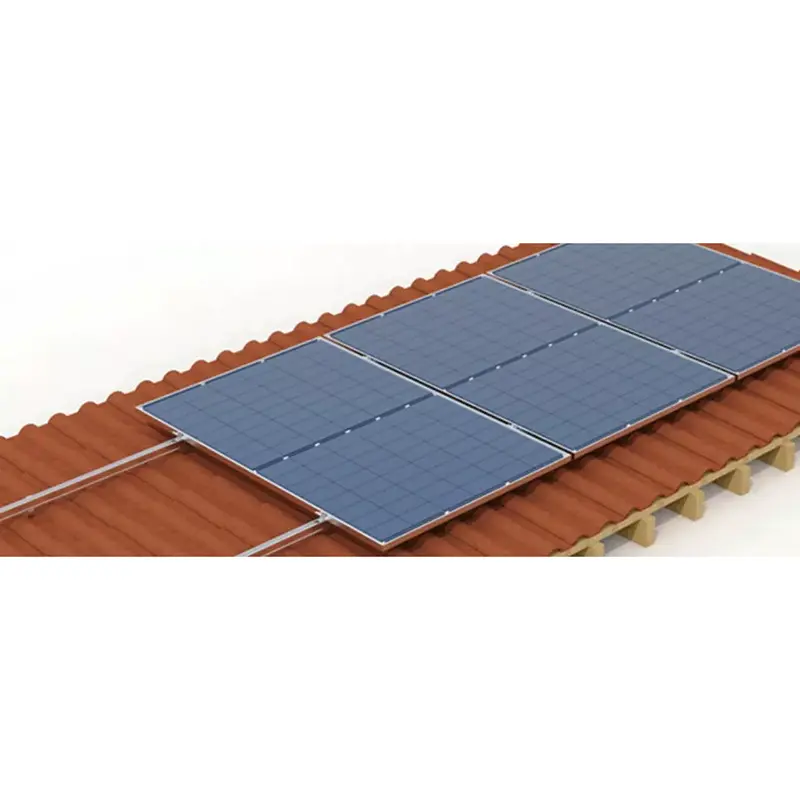

Günəş Paneli Dam Rafı
Topfencesolar, Çində yerləşən fabrikdə günəş panelləri üçün dam rəfləri istehsal edir. Dəmir yolu fotovoltaik sistemin əsas quraşdırma mötərizəsidir. Relslərin quraşdırılması ilə o, müxtəlif damlarda günəş panellərini etibarlı şəkildə bərkidəyə bilər. Beton, metal və kafel damlar kimi. Yüngül relslər alüminium ərintisindən hazırlanmışdır, əla korroziyaya davamlıdır, üstəlik, quraşdırmaq asandır.

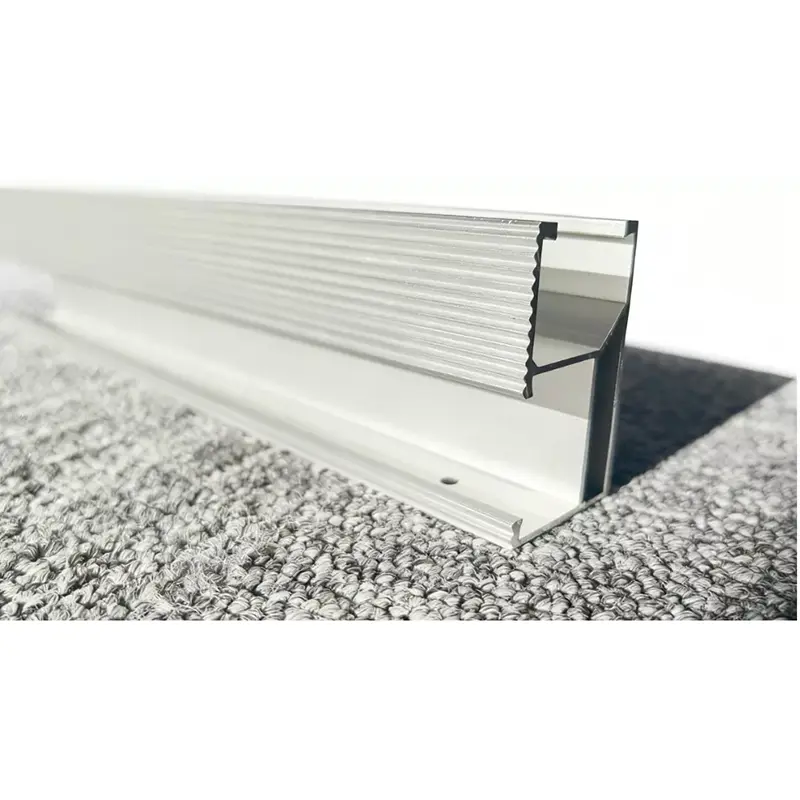

Alüminium Günəş Paneli Montaj Rayları
Alüminium Günəş Paneli Montaj Rayları bütün günəş montaj strukturu üçün vacib hissələrdən biridir. Onlar anodlaşdırıcı səthi emal edilmiş alüminium 6005-T5 materiallardan hazırlanır, 25 ildən çox davamlıdır.
Brend adı:Topfencesolar Məhsulun materialı:Alüminium 6005-T5, 6063-T6 Məhsul funksiyası:Günəş montaj dəstəyi Xidmət müddəti:≥ 20 il
Brend adı:Topfencesolar Məhsulun materialı:Alüminium 6005-T5, 6063-T6 Məhsul funksiyası:Günəş montaj dəstəyi Xidmət müddəti:≥ 20 il
Çində etibarlı Günəş panellərinin montaj relsləri istehsalçı və təchizatçı olaraq fabrikimiz var. İstədiyiniz məhsulların qiymət siyahısını əldə etmək üçün bizimlə əlaqə saxlayın.
