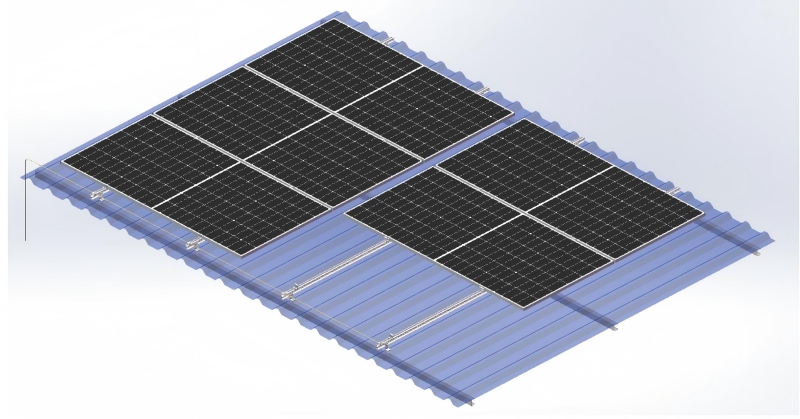

Bir günəş panelini damla necə quraşdırmaq olar?

Günəş elektrik stansiyasının quraşdırılması, elektrik veksellərinə qənaət və ya hətta tamamilə imtina etmək kimi bir çox fayda gətirə bilər.

Günəş enerjisinin bir çox rahatlığından zövq almaq, onu damda quraşdıraraq əvvəlcə ən səmərəli seçimdir.

Bir günəş panelinin damına quraşdırılma bələdçisi

Tələb olunan komponentlərdən və materiallardan ən yaxşı quraşdırma yerlərinə və addım-addım əməliyyat təlimatlarına qədər bilmək üçün lazım olan bütün məlumatlar burada tapa bilərsiniz. İlə sabit quraşdırma komponentini götürünL üstvə nümunə olaraq relslərə bələdçi. Sabit günəş panellərinin quraşdırılması üçün tələb olunan komponentlər əsasən istehsalçıdan asılıdır, lakin hər hansı bir günəş panelinin quraşdırılması metodu üçün daha çox və ya daha azdır. Tam bir dəstə komponentlər, inverter kabelləri, mc4 bağlayıcıları, l sancaqlar + bələdçi relsləri, alüminium ərintisi mötərizələri və s. Və ən əsası, tikinti vasitələri daxildir. Bu tip quraşdırma sistemində, birləşdirici hissələrdə deliklər qazmaq və bütün quruluşun damda möhkəm qurulmasını təmin etmək üçün quraşdırma bələdçisi relslərində düzəltməlisiniz. Dəstək bracket quraşdırma dəstləri bu quraşdırma tələbini yaxşı qarşılaya bilər. Digər quraşdırma üsullarına bolt quraşdırma və təzyiq blokunun quraşdırılması daxildir. Bunlardan əlavə, aşağıdakı vasitələr hazırlamalısınız: • açar • kvadrat • suya davamlı tarpaulin və s.

Bu halda L-formalı ayaqları və bələdçi relsləri olan alüminium materiallardan istifadə edir. Bu material yüksək güc, yüngül və korroziyaya qarşı müqavimət göstərir. Alüminium materialları adi vasitələr və o qədər də peşəkar olmayan insanlar üçün uyğun olan künc materiallarına işlənməlidir. Bundan əlavə, alüminium, əksər günəş panellərinin çərçivələrinə uyğundur, buna görə ailələr mütəxəssislər üzərində zəng etmədən onları özləri quraşdıra bilərlər.

Aşağıdakılar ətraflı quraşdırma addımlarıdır:

Dam günəş sisteminizi quraşdırmadan əvvəl bu əli diqqətlə oxuyun.

* L-Feet dam montajının həllinin quraşdırılması təlimatlarına ciddi şəkildə məhsulun struktur tələblərinə cavab verəcək və müvafiq standartlara uyğun olacaqdır. Quraşdırma zamanı müvafiq təhlükəsizlik qaydalarına əməl etməyinizə və müvafiq regional qaydalara diqqət yetirin.

Qurucular aşağıdakı normalara əməl etməlidirlər.

1. Bütün tətbiq olunan yerli və ya milli tikinti kodlarına, o cümlədən bu təlimatı əvəz edə biləcək hər hansı bir yerli və ya milli tikinti kodlarına uyğundur;

2. Mötərizənin xüsusi qurğular və quraşdırma mühitləri üçün uyğun olan məhsulların olmasını təmin edin;

3. Zəhmət olmasa, şirkətimizin və gətirdiyiniz quraşdırma alətləri tərəfindən istifadə olunan aksesuarlardan istifadə edin. (Şirkətimiz əvəzedici aksesuarlardan istifadə etmək üçün tikinti üçün heç bir məsuliyyət daşımır);

4. Təkrarlamaq olar: Zəhmət olmasa yerli qaydalara əməl edin;

5. Əməliyyat işçiləri: İki peşəkar günəş panelinin quraşdırıcısından az olmaması;

6. Elektriklə əlaqəli avadanlıqların quraşdırılması peşəkar elektrikçilər tərəfindən tamamlanmasını təmin etmək;

7. Günəş panelinin elektrik komponentlərinin təhlükəsiz quraşdırılmasını təmin edin.

Əsas xüsusiyyətlər

a. Əsasən taxta şüalar və ya polad şüalarla dəstəklənən nərdivan şəkilli rəngli polad plitə damları üçün istifadə olunur

b. Yüngül dizayn, davamlı və gözəl, toplaşmaq və sürətli quraşdırmaq asandır

c. Bazarda hər cür çərçivəli və cəlbedici günəş panelləri üçün uyğundur

d. Komponentlər fabrikdə əvvəlcədən yığılmış və sayt quraşdırma vaxtında saxlamaq üçün ağlabatan şəkildə qablaşdırılır

1. Təsvir

Bu sistem alüminium ərintisi aksesuarlarından istifadə edir,alüminium relslərVə paslanmayan polad boltlar və taxta şüalar və ya polad şüaları ilə dəstəklənən nərdivan şəkilli rəngli polad plitə damları üçün uygundur.

Sistemi quraşdırmadan əvvəl aşağıdakı quraşdırma təlimatlarını diqqətlə oxuyun. Və quraşdırma zamanı yerli qanunlara əməl edin.

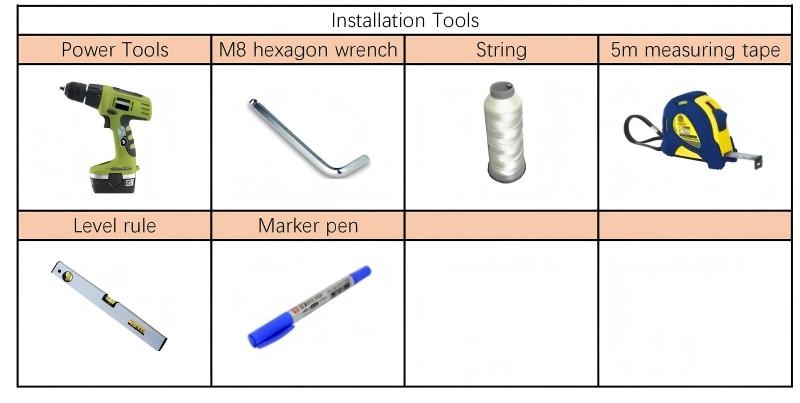

2. Quraşdırma vasitələri

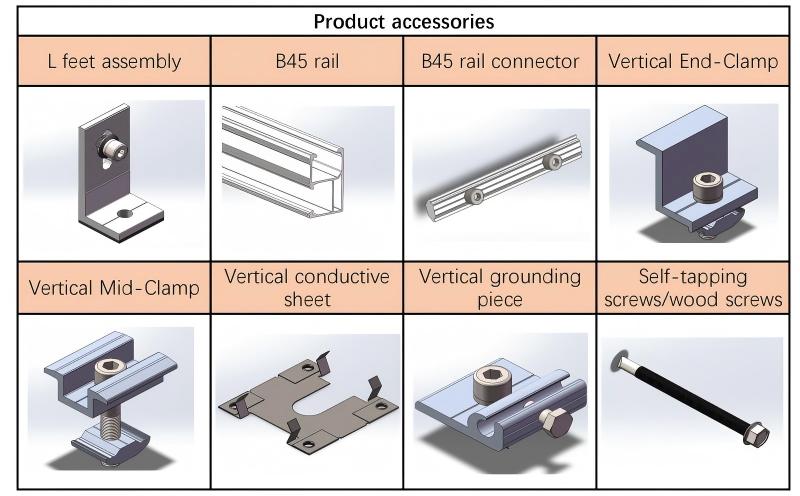

3. Məhsul aksesuarları

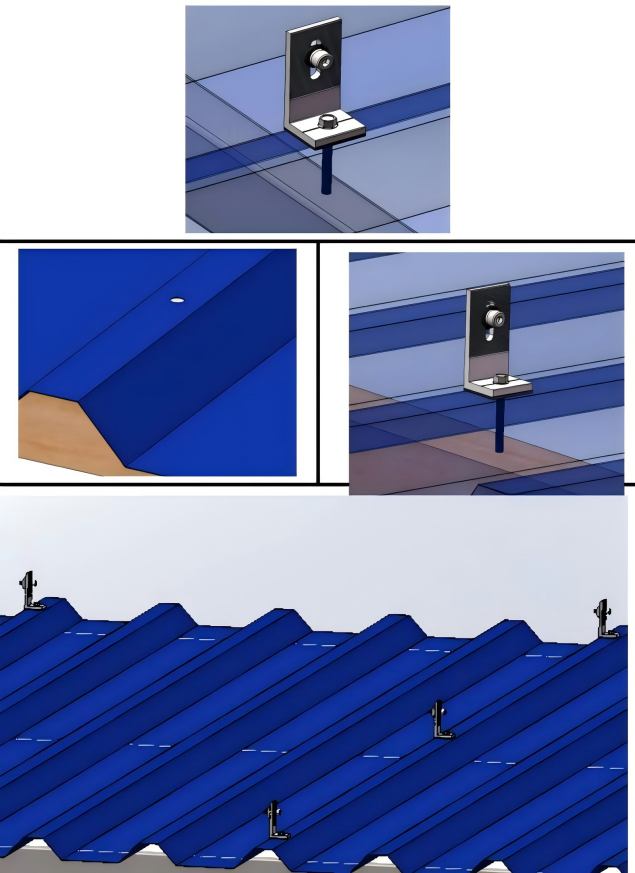

4.1 L-ayağını quraşdırmaq

Dəstək şüasının materialına görə, öz-özünə qazma vintlərindən istifadə edin (dəstək şüası bir polad şüa) və ya ağac vintləridir (dəstək şüası bir taxta şüa var) Trapezoidal rəngli polad kafelin ən çox mövqeyində.

PS: Trapezoidal polad plitələri dəstəkləyən purlins taxta şüalardan hazırlanmışdırsa, ağac vintlərinin daxil edilməsini asanlaşdırmaq üçün əvvəlcədən rəngli polad plitələrdə kiçik bir çuxur qazmaq üçün qazma vasitəsindən istifadə etmək lazımdır.

Rəsminə görə yerləşdirin və yuxarıdakı metoddan istifadə edərək qalan L-feet məclislərini quraşdırın.

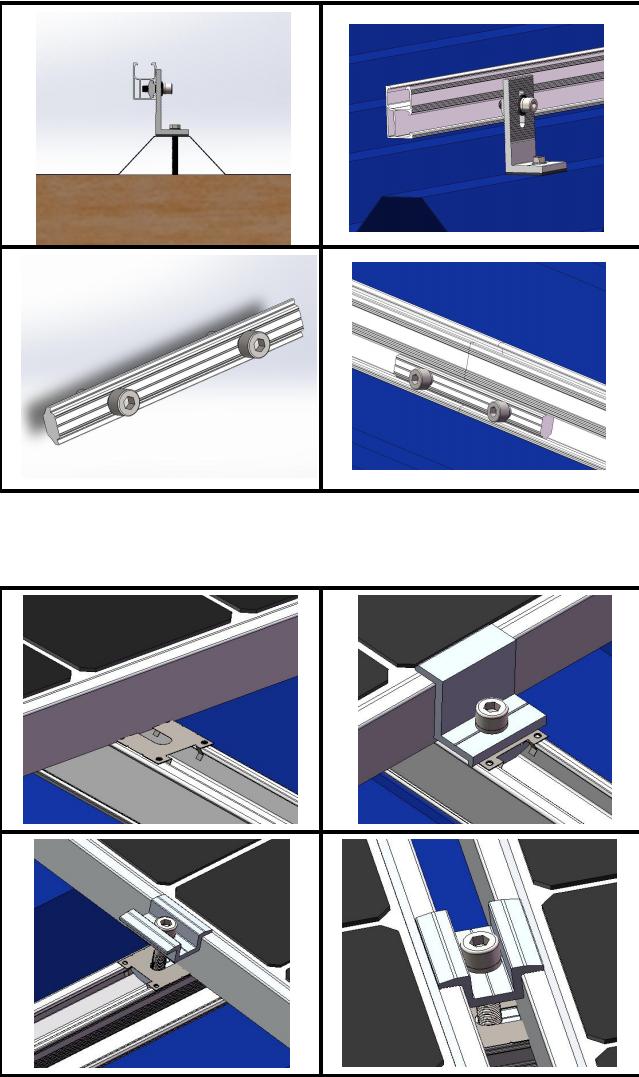

4.2 B45 Rail quraşdırmaq

Artıq quraşdırılmış və sabit l ayaq komponentinin büzməli səthi ilə uyğunlaşdırmaq üçün B45 dəmir yolunun büzməli səthinin istiqamətini tənzimləyin və dəmir yolu kilidləmək üçün çəngəldəki altıbucaqlı boltu bərkitmək üçün bir m8 altıbucaqlı açardan istifadə edin.

Dəmiryol birgə mövqeyində dəmir yolu bağlayıcısını quraşdırın və hər iki ucunda oynaqları kilidləmək üçün dəmir yolu bağlayıcısında altıbucaqlı boltları bərkittmək üçün bir m8 altıbucaqlı açardan istifadə edin.

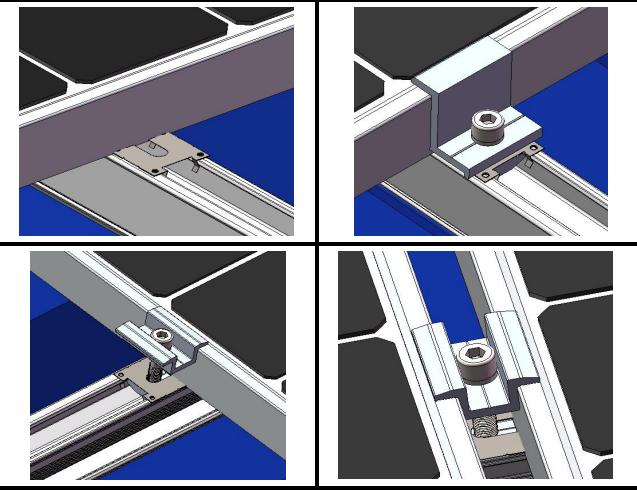

4.3 Günəş panellərini quraşdırmaq

Günəş panelini dəmir yoluna yerləşdirin, son məclisin mövqeyini tənzimləyin və son-sıxışdırma ilə düzəldin (davamlı bir vərəqlə təchiz olunarsa, yerini düzəldmə vərəqəsini tənzimləyin və solar panelinin metal çərçivəsi ilə bir ucunu basın).

Orta günəş panelinin mövqeyini tənzimlədikdən sonra onu düzəldinBaşlı-xəlfət(Daşıyıcı bir vərəqlə təchiz olunarsa, davamlı hesabatı dəmir yolu yuvasına vurun və mövqeyi tənzimlədikdən sonra, keçirici hesabatın iki ucunu basmaq üçün hər iki tərəfdəki günəş panellərinin metal çərçivələrindən istifadə edin)

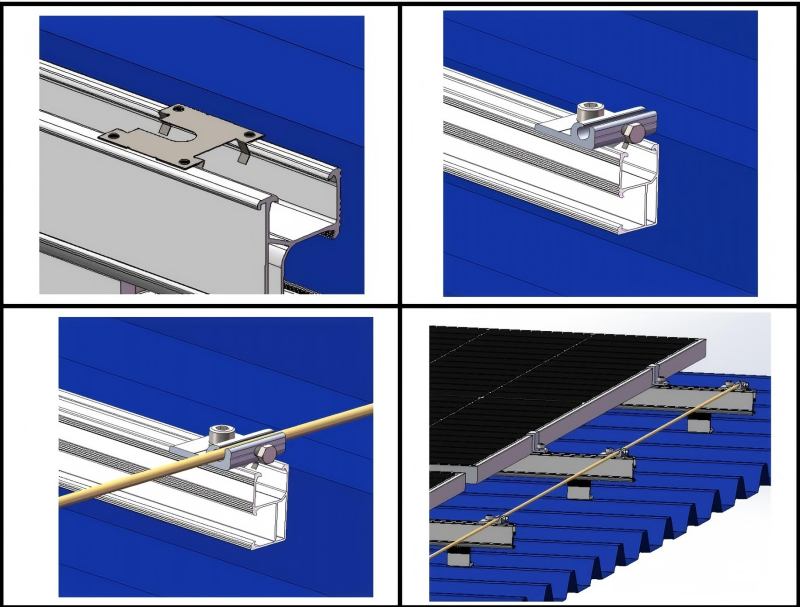

4.4 Təcrübə uyğunluğu quraşdırmaq

(1) Dəmir yolunun sonunda keçirici vərəqi quraşdırın.

(2) Sonra yerüstü komponenti quraşdırın.

(3) Yerli klipləri qalan relslərin uclarına quraşdırın.

(4) Bu əsaslı kliplər vasitəsilə mis tel ötürün, altıbucaqlı boltları sıxın və nəhayət torpaqlama mis telini yerə qoyun.
