Yüksək Keyfiyyətli və Dayanıqlı Günəş Paneli Dam Təchizatçısı
Topfencesolar, günəş panelləri üçün dam qurğuları sistemlərinin Ar-Ge və layihələndirilməsinə rəhbərlik edir. Biz peşəkar şəkildə birdəfəlik günəş həllərini təklif edirik. Sistemlərimiz daxildirDüz Dam Günəş Panelinin Montajı, Metal dam montaj sistemi, Yerüstü günəş quraşdırma sistemi, avtomobil dayanacağı günəş sistemi, BIPV günəş dam sistemi və aqrovoltaik günəş sistemi.
Mövcud binaların damında birbaşa günəş elektrik stansiyası tikmək və əlavə torpaq sahəsi tutmağa ehtiyac yoxdur. Bu, hal-hazırda məşhur bir şəhər enerji çevrilməsi həllidir. Dam günəş sistemi günəş konstruksiyalarını yaxşı birləşdirir və dam tam və inteqrasiya olunmuş strukturlardır.
Günəş panelləri ilə hansı damları quraşdırmaq olar?
Dam kateqoriyası:
|
Kafel dam |
Metal Dam |
Asfalt Dam |
Beton dam |
|
|
|
|
|
Metal damlar, məsələn, Daimi tikiş damı, büzməli lövhə və s.
Taxta şüa ilə dam örtüyü plitələr
Yastı və ya düz asfalt dam
Sementləmə tipli beton dam
Daha çox kateqoriya...
1. Metal dam üçün damın ölçüsünü ölçün. sistem aşağıda göstərildiyi kimi mövcud dam ölçüsü detallarınız əsasında tərtib edilmişdir.
2. Topfencesolar mühəndis komandası müvafiq olaraq damlar üçün ən yaxşı həlli uyğunlaşdıracaq.

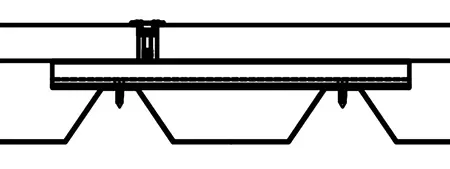

a. H relsləri optimallaşdırılmış sistemli dam sıxaclarını seçən metal dam, asan və sürətli quraşdırma.

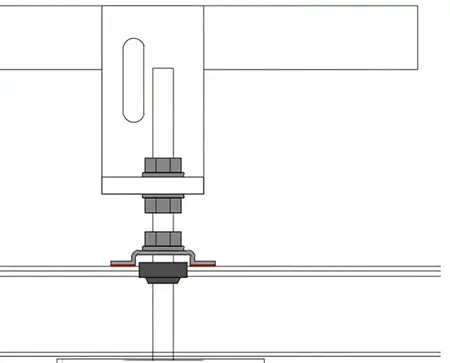

b. Oluklu metal dam üçün boltlar sistemi ilə L-ayaqlar.

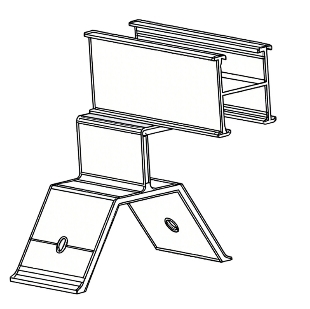

c. Mini Rail sistemi yükləmə çəkisini ən kiçik etmək üçün strukturu optimallaşdırdı.
d. Kafel damları, dam çəngəlindən / iki başlı boltlar + rels sistemindən istifadə edə bilərik.

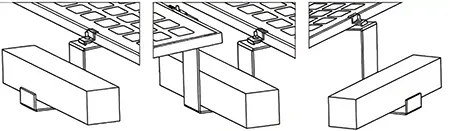

e. Düz dam əsasən ballast sistemi və ya ştativ dizaynını tətbiq edirdi.

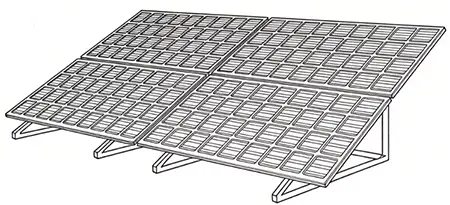

f. Tripod strukturu, düz və ya enişli damlarda daha yaxşı günəş enerjisi istehsalı üçün müxtəlif bucaqlara və yüksək fərdiləşdirməyə cavab verə bilər.
Daha çox həll yolları zəhmət olmasabizimlə əlaqə saxlayın, damınızla bağlı həllər təqdim edəcəyik.
Damın quraşdırılması strukturunun dizayn amilləri:
Dizayn yükü
|
Əşyalar |
Parametr (aşağıda məlumat nümunəsi) |
|
Panelin Ölçüsü |
2278*1134*30 |
|
Panelin çəkisi |
30 kq |
|
Panelin istiqaməti |
Şaquli və ya Landşaft |
|
Panelin sayı/ dəst başına |
1 × 2 = 2 ədəd |
|
Tilt Bucağı |
11° |
|
Regional küləyin sürəti |
72 m/s （3s küləyin sürəti） |
|
Yerüstü Qar Yükləri |
0 Kpa |
|
Ərazi kateqoriyası |
3 |
|
Maksimum Hündürlük |
10 m |
|
Quraşdırma saytı |
Dam örtüyü |
|
Regionlar |
C |
|
Dizayn Standartı |
AS/NZS 1170 (nümunə) |
|

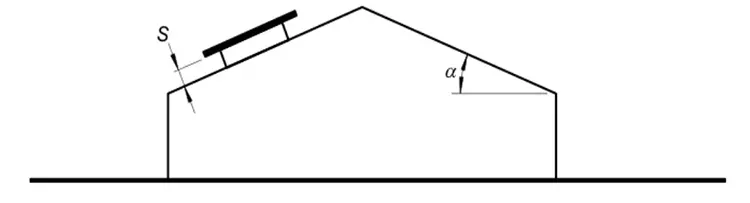

α= 11 ° olarsa |
|
|
|
Nə vaxt, |
θ = °, müsbət |
= 0.600 |
|
Nə vaxt, |
θ = 0 °, mənfi |
= -1.400 |
Strukturun Stressinin Hesablanması
Tək dəmir yolu yük eni eskiz xəritəsi
Aralıq L=1.050m
Konsol Ls=0,200m

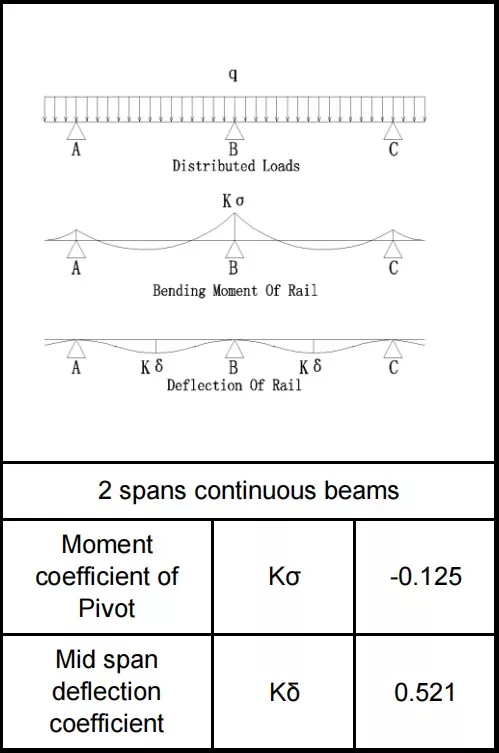

Aralıqların sayı n=2
Əyilmə bucağı θ=11°
Yüklənmiş relslərin eni B=0,759m
Yük birləşmələri
|
Dəmiryolu Yük Kombinasiyaları |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
yük |
Sabit Yük-G |
17.49 |
89.97 |
|
Aşağı Külək Yükü-W1 |
0 |
718.39 |
|
|
Yuxarı Külək Yükü-W2 |
0 |
-1676.24 |
|
|
Qar Yükü-S |
0.00 |
0.00 |
|
|
Yük birləşmələri |
1.35G |
23.61 |
121.46 |
|
1.2G+0.6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0.9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
Təhlükəsiz təhlükəsizlik damı günəş paneli konstruksiyasının dizaynı uzun müddətli istifadə strukturunu dəstəkləmək üçün təhlükəsiz hesablama vəziyyətlərində aparılmalıdır.
Quruluşumuzun xidmət müddəti ≥ 25 ildir
Zəmanət 10 ildir.
- View as
Günəş Üçbucaqlı Balast Düz Dam Montaj Sistemi
Peşəkar istehsalçı olaraq sizə yüksək keyfiyyətli Günəş Üçbucaqlı Balastlı Düz Dam Montaj Sistemini təqdim etmək istərdik. Düz Dam Montaj Sistemi, nüfuz etməyən dizaynla müxtəlif düz dam günəş panellərinin quraşdırılması üçün nəzərdə tutulmuşdur. Topfencesolar bu ballastla qorunan sistemi dizayn edib, damın nüfuz etmə ehtiyaclarını aradan qaldırır və damda suyun sızması riskini aradan qaldırır. Bu, Avropa, Şimali Amerika, MENA və APAC bölgələrində yaxşı sübut edilmiş və məşhur şəkildə istifadə olunan kommersiya və sənaye düz dam tətbiqləri üçün ideal həlldir. .
Brend:Topfencesolar
Məhsulun materialı:Al6005-T5
Məhsul funksiyası:Dam günəşi üçün balast modelinin quraşdırılması
Xidmət müddəti:≥25 yaş
Balast Düz Dam Günəş Montaj Sistemi
Peşəkar istehsalçı olaraq, Topfencesolar-dan Balast Düz Dam Günəş Quraşdırma Sistemi, bina qaydalarına uyğun olaraq yüksək külək sürəti və güclü qar nəzərə alınmaqla hazırlanmışdır.
Topfencesolar Mühəndis komandası, strukturun dəqiq yüklənməsini hesablayaraq, dam quruluşunuz əsasında ideal ballast sistemini işləyib hazırlayır. Düz damınız üçün tam təhlükəsizlik həllini təklif etmək üçün külək yükü, qar yükü hesablamaları və ölü yüklə simulyasiya edən gücləndirilmiş ballast strukturunu təklif edirik.
Brend adı:Topfencesolar
Məhsulun materialı:Alüminium
Məhsul funksiyası:Balast dəstək sistemi
Xidmət müddəti:≥25 yaş
Topfencesolar Mühəndis komandası, strukturun dəqiq yüklənməsini hesablayaraq, dam quruluşunuz əsasında ideal ballast sistemini işləyib hazırlayır. Düz damınız üçün tam təhlükəsizlik həllini təklif etmək üçün külək yükü, qar yükü hesablamaları və ölü yüklə simulyasiya edən gücləndirilmiş ballast strukturunu təklif edirik.
Brend adı:Topfencesolar
Məhsulun materialı:Alüminium
Məhsul funksiyası:Balast dəstək sistemi
Xidmət müddəti:≥25 yaş
Düz Dam Günəş Montaj Dəstləri Sistemi
Xiamen Topfencesolar, Çində günəş montajı məhsulları üçün aparıcı istehsalçılardan biridir, biz yüksək keyfiyyətli Düz Dam günəş montaj dəstləri sistemini təmin edirik. Professional dizayn və OEM xidməti müştərilərin tələblərinə uyğun olaraq təmin edilə bilər.
Brend adı:Topfencesolar
Məhsulun materialı:Alüminium Al 6005-T5/ T6, İsti Daldırma Sinklənmiş Polad
Məhsul funksiyası:Metal dam günəş montajı
Xidmət müddəti:≥25 yaş
Günəş Balast Montaj Sistemi
Peşəkar istehsalçı olaraq, Topfencesolar tərəfindən istehsal olunan nüfuz etməyən Günəş Balast Montaj Sistemi damlarda quraşdırılan günəş panelləri üçün sabit və qazılmayan bir həll təqdim edir. Bu, günəş panellərini təmin etmək üçün beton plitələr və ya balast qabları kimi ağırlıqlı beton bloklara cavab verir. Beton çatılara nüfuz etmək üçün genişləndirici anker boltlarından istifadə etməyə ehtiyac yoxdur. Sadələşdirilmiş həll damın bütövlüyünü saxlayır və quraşdırma vaxtını azaldır, su sızması riskini aradan qaldırır. Günəş panelləri üçün ucuz, asan və sürətli quraşdırma.
Brend adı:Topfencesolar
Məhsulun materialı:İsti daldırma sinklənmiş Q235 polad
Məhsul funksiyası:Metal dam günəş montajı
Modul Orientasiyası:Landşaft və ya Şaquli
Brend adı:Topfencesolar
Məhsulun materialı:İsti daldırma sinklənmiş Q235 polad
Məhsul funksiyası:Metal dam günəş montajı
Modul Orientasiyası:Landşaft və ya Şaquli

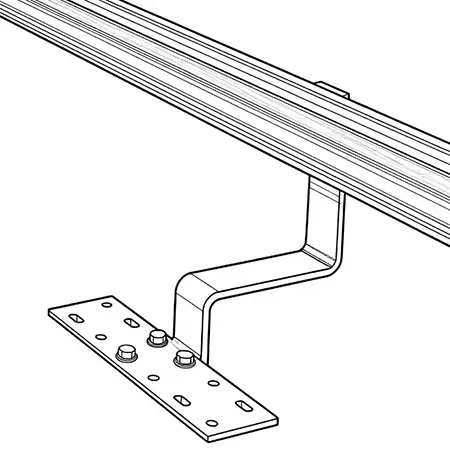

Kafel dam qarmaq montaj sistemi
Çin istehsalı olan Topfencesolar markalı Çini Dam Çəngəl Montaj Sistemi, kafel dam qarmaqları və sıxaclar ilə alüminium relslər üzərində quraşdırılmış plitəli dam örtüyündə günəş panellərini dəstəkləmək üçün asan və sürətli quraşdırma həllidir. Yerində qaynaq tələb olunmur və damın strukturuna zərər yoxdur.
Brend adı:Topfencesolar
Məhsulun materialı:SUS304 polad
Məhsul funksiyası:Yaşayış, ticarət və ya sənaye kafel damları
Xidmət müddəti:20 il
Brend adı:Topfencesolar
Məhsulun materialı:SUS304 polad
Məhsul funksiyası:Yaşayış, ticarət və ya sənaye kafel damları
Xidmət müddəti:20 il
Çini Dam Günəş Dağı
Peşəkar istehsalçı olaraq, Topfencesolar, kafel damı üçün Tile Roof Solar Mount sisteminin R&D və istehsalı sahəsində ixtisaslaşmışdır. Yüngül, korroziyaya davamlı və asan quraşdırma ilə təkmilləşdirilmiş alüminium material. Alüminium qarmaqlar kafel damını (wanzheng) və təhlükəsizliyini içəridə saxlaya bilər. Bu proqram bazarı Almaniya, İspaniya, İtaliya, Hollandiya və s. kimi Avropanı və İndoneziya, Tayland, Vyetnam və s. kimi Asiya ölkələrini əhatə edir.
Məhsul Markası:Topfencesolar
Məhsulun materialı:Yüksək dərəcəli alüminium
Məhsul funksiyası:Dam çəngəl relsləri quraşdırır və günəş panellərini dəstəkləyir
Xidmət müddəti:≥25 yaş
Məhsul Markası:Topfencesolar
Məhsulun materialı:Yüksək dərəcəli alüminium
Məhsul funksiyası:Dam çəngəl relsləri quraşdırır və günəş panellərini dəstəkləyir
Xidmət müddəti:≥25 yaş
Çində etibarlı Günəş panellərinin dam örtüyü istehsalçı və təchizatçı olaraq fabrikimiz var. İstədiyiniz məhsulların qiymət siyahısını əldə etmək üçün bizimlə əlaqə saxlayın.
