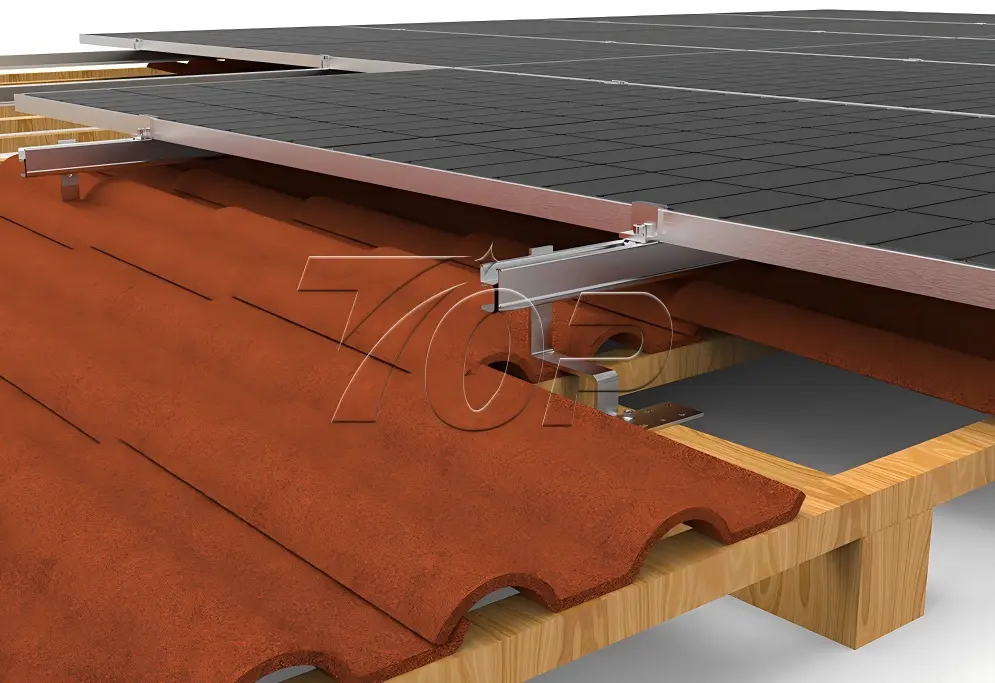

Çini Dam Günəş Dağı

Peşəkar istehsalçı olaraq, Topfencesolar Tile Dam günəş montaj qarmaqları Avropa/Asiya ölkələri yaşayış kafel damının formalarına uyğun olaraq hazırlanmışdır. Topfencesolar çəngəl dizaynları seriyası müxtəlif bazar tələblərinə cavab verir.

Müntəzəm olaraq 150 mm mötərizə uzunluğu kafel üst-üstə düşmələrinin geniş çeşidinə cavab verir və müxtəlif hündürlüklərdən kafel damlarını düzəltmək üçün tənzimlənə bilər. Sərtlik 30 mm və 35 mm qalınlığında günəş paneli çərçivəsini quraşdıra bilər. Plitələrin bütövlüyünü, montaj strukturlarının etibarlılığını və dəstəkləyən günəş panellərinin təhlükəsizliyini artırmaq üçün Topfencesolar günəş qarmaqları sizin üçün ən yaxşı seçimdir.

Sistem komponentləri:

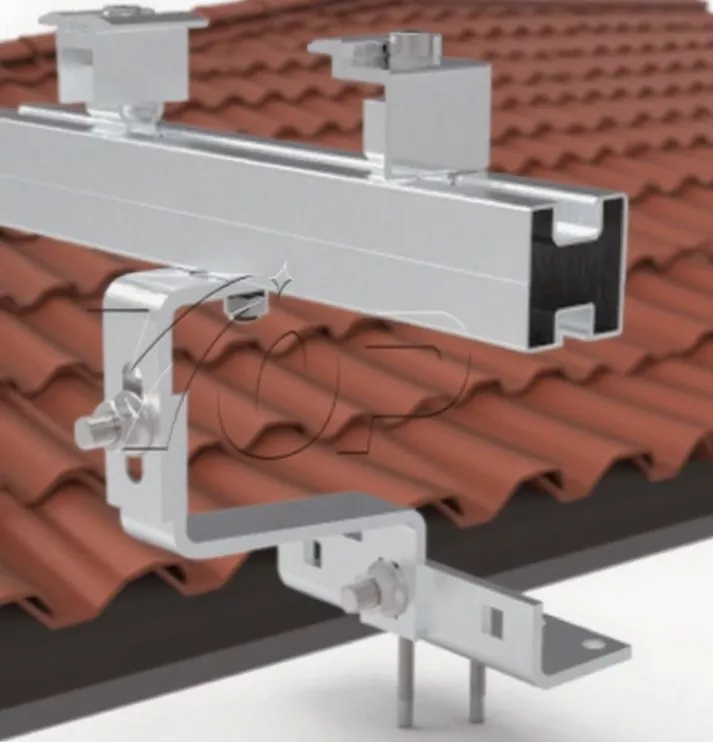

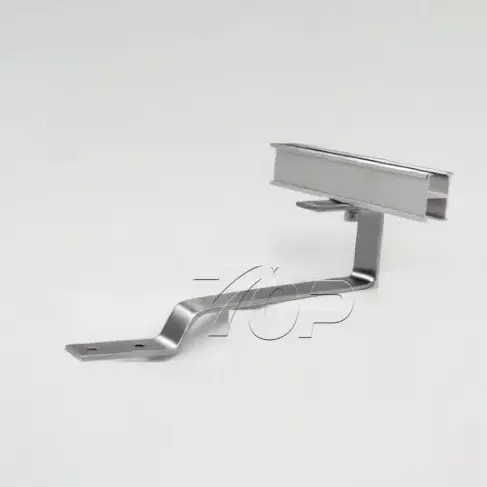

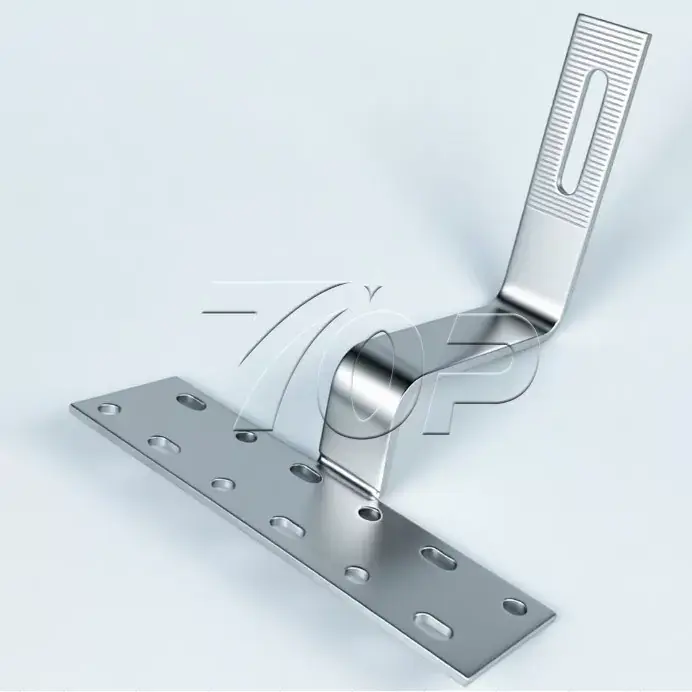

- Dam çəngəl

-TF B45 relsləri 4200 mm - 4500 mm

-TF B45 rels bağlayıcıları

-A2 Flanş başlı vint 8*100

-Və ya SUS304 iki başlı boltlar

-Orta sıxaclar: şaquli və ya mənzərəli günəş panelləri üçün modullar

-End-Clamps: şaquli və ya landşaft günəş paneli modulları üçün

- Dəmiryolunun sonu qapağı



>Küləyin yüklənməsi: 60 m/s-ə qədər

>Qar yüklənməsi: 1,4KN/m2-ə qədər

>PV panel oriyentasiyası: Portait və ya Şaquli

>Qarmaq hündürlüyü tənzimlənə bilər (istəyə görə).

Komponentlər və Materiallar

Çində istehsalçı və təchizatçılardan biri olan Topfencesolar-dan fərdiləşdirilmiş kafel dam günəş montajını satın alın. Al 6005-T5 materialının yüksək dərəcəli anodizasiya müalicəsi günəş panelinizin böyük struktur korroziyaya davamlı performansı ilə möhkəm quraşdırılmasını təmin edir. Etdiyimiz şey, kafel damının günəş qurğusunun 25 ildən çox xidmət müddətindən istifadə edərək ikili olmasını təmin edir.

Biz kafel damlarda strukturu tez bir zamanda qura bilərik, mürəkkəb alətlərdən və peşəkar bacarıqlardan istifadə etməyə ehtiyac yoxdur. Asan quraşdırma addımları, daha az əmək və daha az vaxt tələb olunur.

Quraşdırma təlimatı addımları:

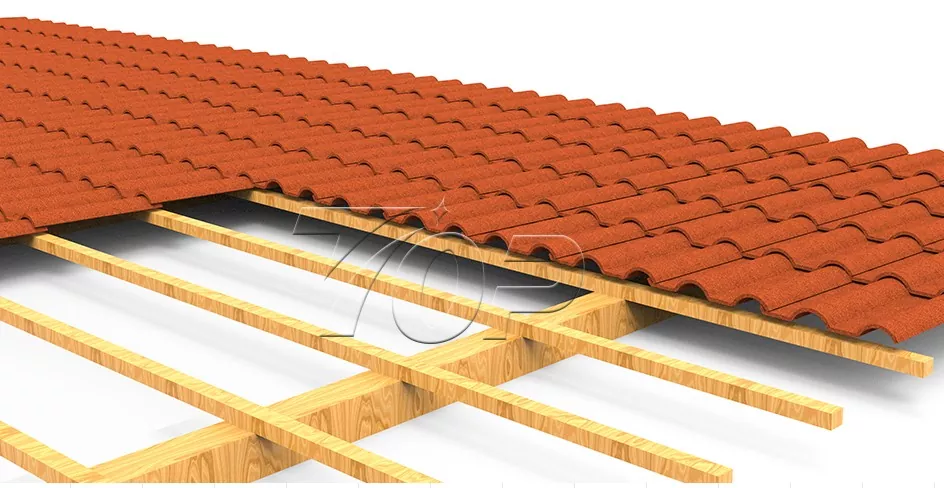

1. Damın ölçüsünü ölçün, günəş panelləri massivinin planını tərtib edin, sonra Topfencesolar Engineer komandası günəş panelləri üçün strukturu layihələndirin.

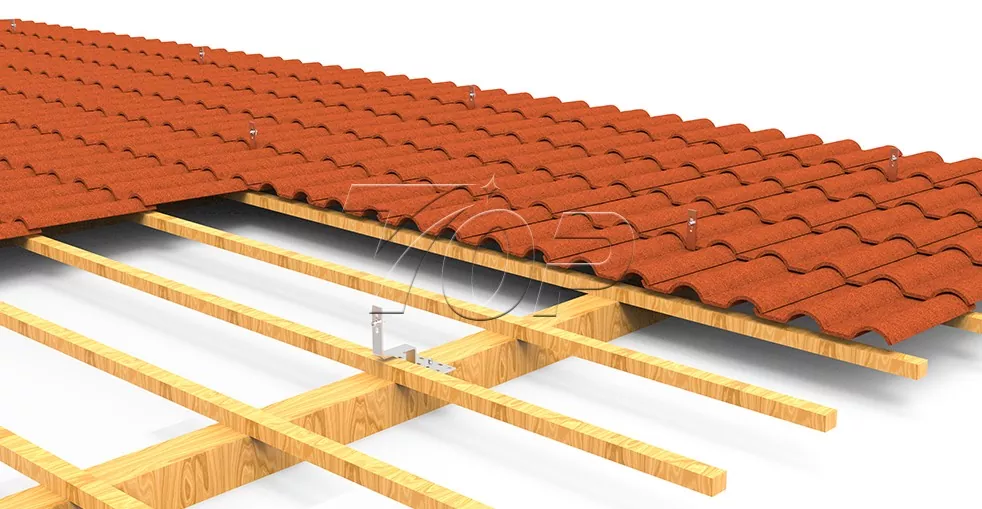

2. Dam qarmaqlarını quraşdırın.

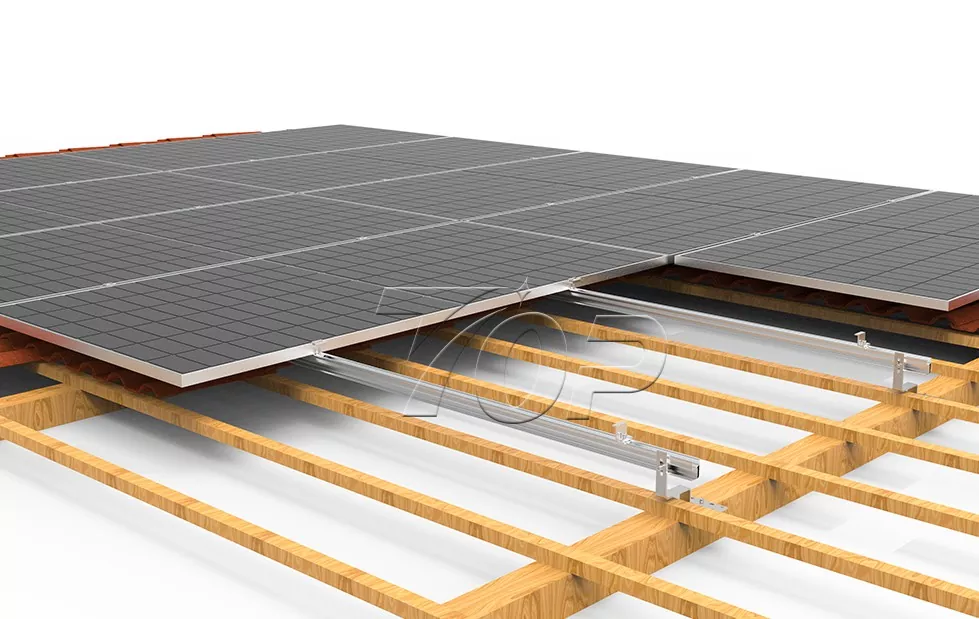

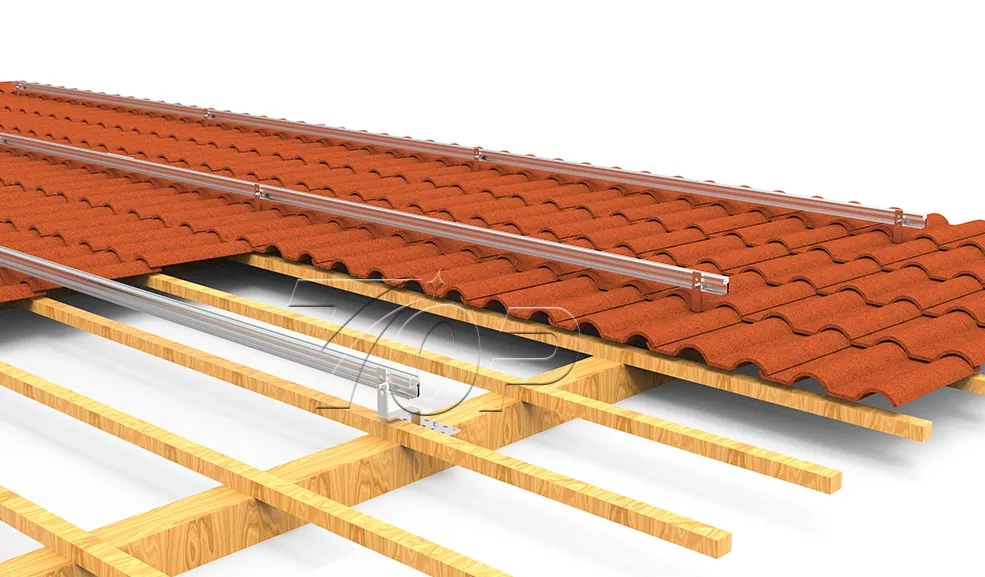

3. Qarmaqlara relslərin quraşdırılması

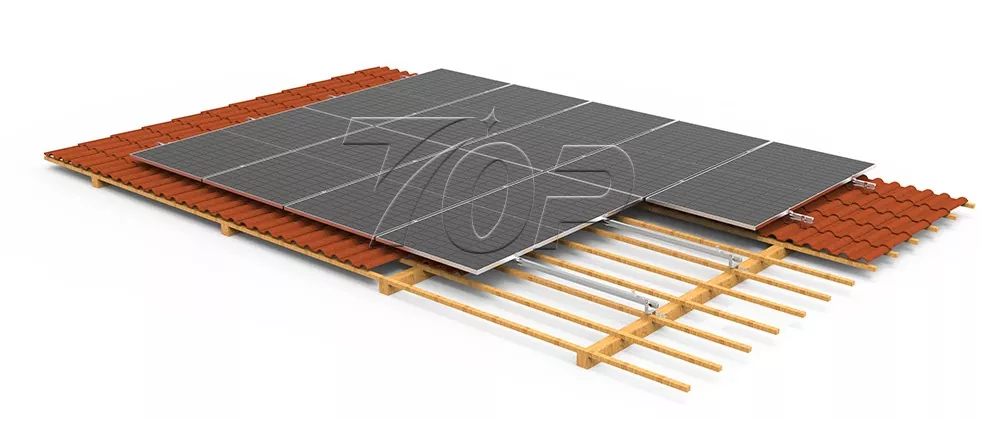

4. Günəş panellərini relslərə quraşdırın.

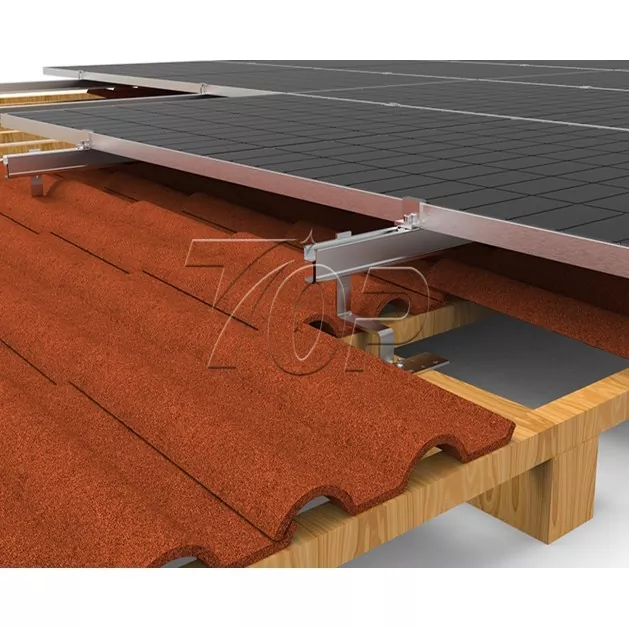

5. Günəş panellərini birləşdirin və Orta sıxaclar və Son Qısqaclarla bərkidin.

Üstünlüklər

A. Topfencesolar dizaynlı kafel dam günəş montaj sistemi 60m/s-ə qədər külək yüklənməsini, 1.4kn/m2-ə qədər qar yükləməsini simulyasiya edən yaşayış və ya kommersiya məqsədləri üçün istifadə olunur.

B. Hündürlükləri tənzimləməklə müxtəlif damlara uyğunlaşmaq üçün Çevik Tənzimləmə.

C. Asan Quraşdırma, sadə quruluş asanlıqla quraşdırıla bilər, mürəkkəb alətlərə və bacarıqlara ehtiyac yoxdur, vaxt və səyə qənaət edir.

Qarmaqlar sistemi daha az mötərizə, daha aşağı struktur dəyəri və daha aşağı əmək xərcləri ilə təchiz edilmişdir.
