Kafel dam qarmaq montaj sistemi

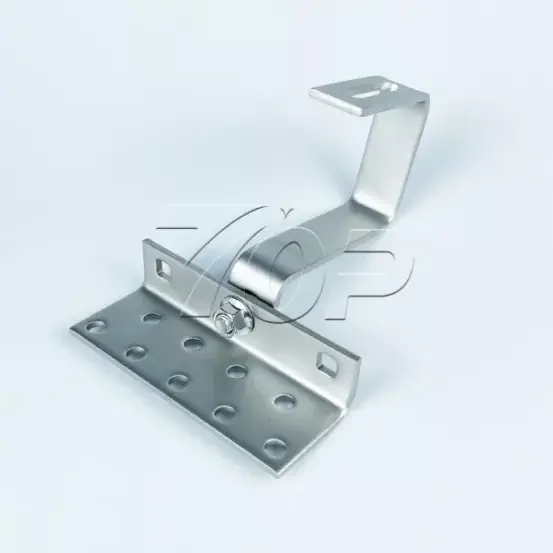

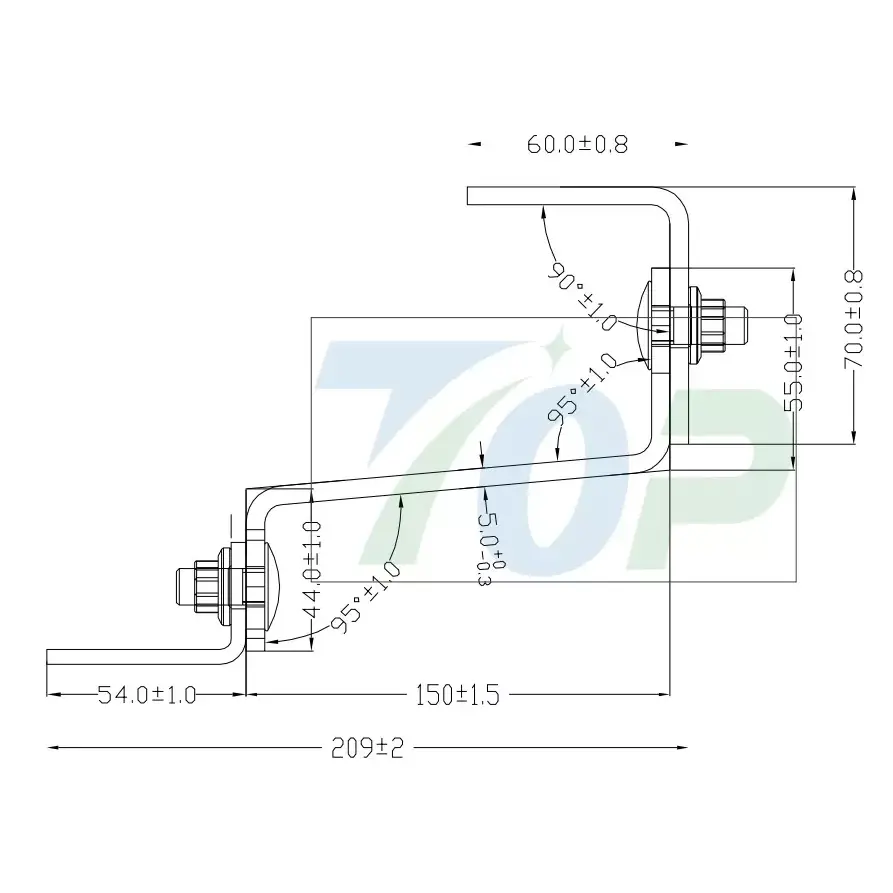

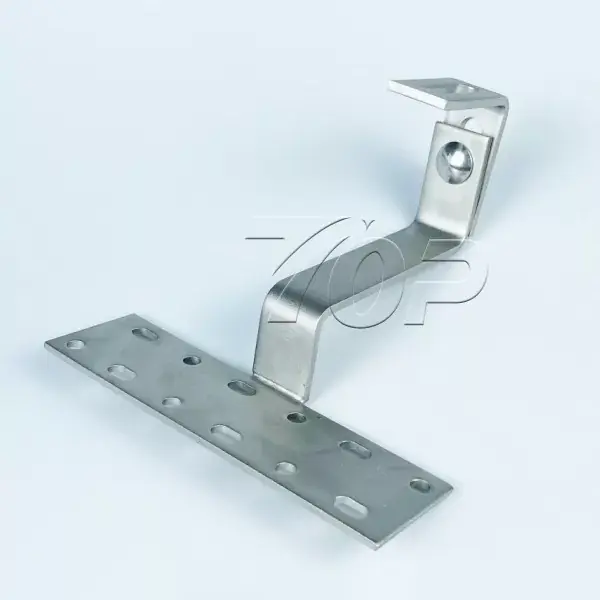

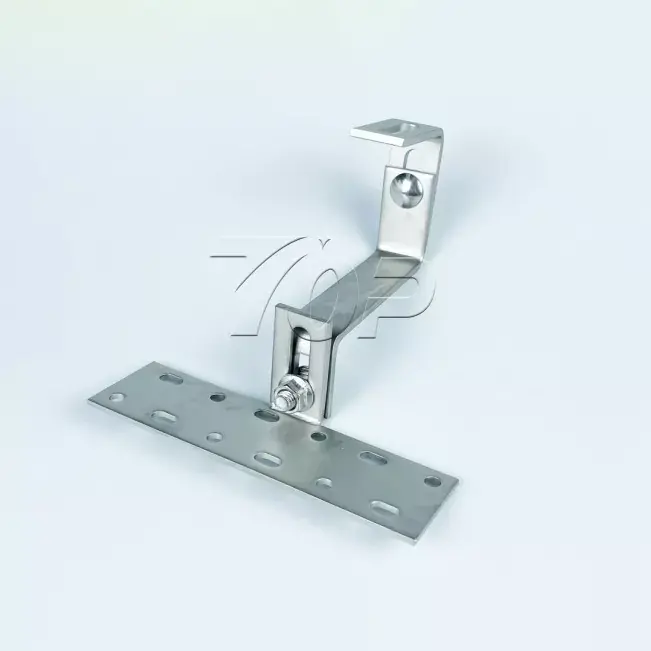

Etibarlı Çin istehsalçısı və təchizatçısı axtarırsınız? Daha baxma! Topfencesolar yüksək keyfiyyətli kirəmitli dam qarmaqlarının montaj sistemini təklif edən aparıcı zavoddur. Topfencesolar dam qarmaq quruluşu dizaynı, Hissə №: TF-AHK-H12 iki hündürlüyü tənzimlənən dizayndır, qalınlığı 5 mm uzunluğunda 120-150 mm olan paslanmayan poladdır.

Texniki tələblər:

1. Qaynaq keçidləri bərabər sıxdır, gözəl səthə malikdir, altdan kəsilmədən, çatlamadan və ya çuxurdan, s.

2.Bölmələr iti kənar, iti künc və ya burr olmadan düzdür və s.

3. Naməlum tolerantlıq M dərəcəsinə uyğun olaraq həyata keçirilir (GB/T 1804-2000).

4. Düz bucaq üçün işarə yoxdur.

5. Səthi emal müştərinin tələblərinə uyğun olaraq həyata keçirilir.

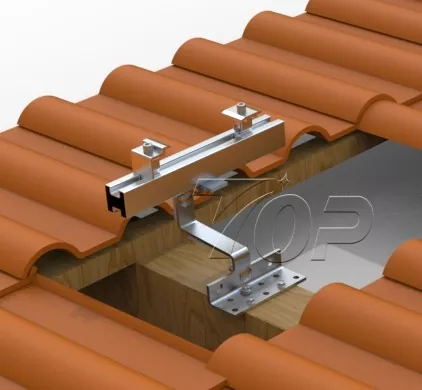

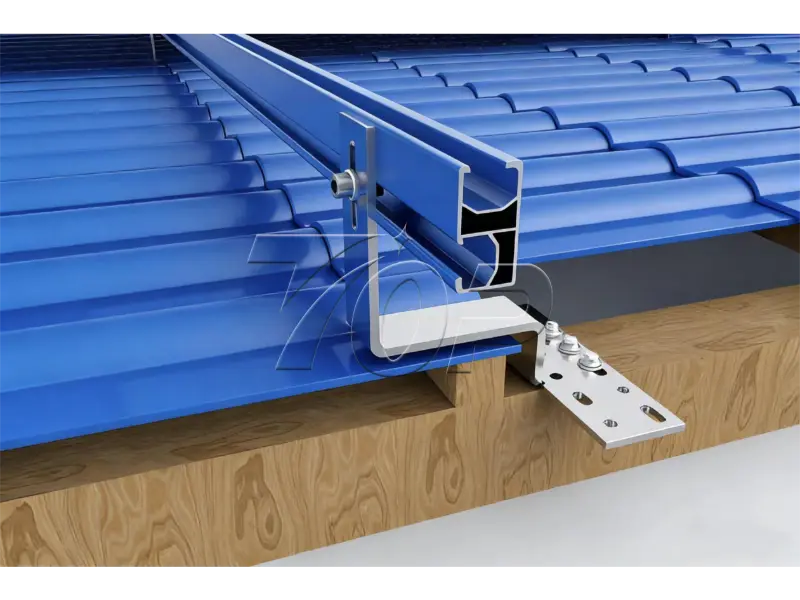

Ənənəvi yerə montajdan fərqli olaraq, damda montaj həlli günəş enerjisindən istifadə nisbətini effektiv şəkildə artırır. Topfencesolar-dan Çini Dam çəngəl montaj sistemi yaşayış və kommersiya günəş elektrik stansiyasında məşhurdur. Kafel damı əsasında hazırlanmış qarmağın xüsusi formasından istifadə edilən həll, onun taxta tirin damına quraşdırılması, qarmaq gövdəsinin əyilmə forması kirəmitlərə zərər vermədən damda 100% toxunmadan yapışdırılır. Və bu dizayn orijinal damı damda nüfuz etmədən etibarlı şəkildə saxlaya bilər və suyun sızması riskini minimuma endirir.

Material:

Topfencesolar Tile Dam Kanca Montaj Sistemi dizaynları əsasən paslanmayan poladdan ibarətdir, biz 25 ildən artıq xidmətdən istifadə etməklə yüksək keyfiyyətli və davamlı uzunmüddətli istifadəni saxlayırıq. Material SUS304 paslanmayan poladdır. Damda günəş panellərini güclü şəkildə dəstəkləmək üçün Al6005-T5 alüminium relslərdən istifadə edərək birləşən sistem.

Bu qarmaq üçün relsin səthi işlənməsi: ≥15μm anodlaşdırıcı səthlə işlənmiş alüminium.

Performans: alüminium konstruksiyaları müxtəlif dinlərin tətbiqi altında və hətta mürəkkəb iqlim şəraitində mükəmməl korroziyaya qarşı qoruyur.

Sertifikatlar: Topfencesolar çəngəl SGS/CE/TUV standartlarına uyğundur və istehsal keyfiyyəti SGS standartına cavab verir.

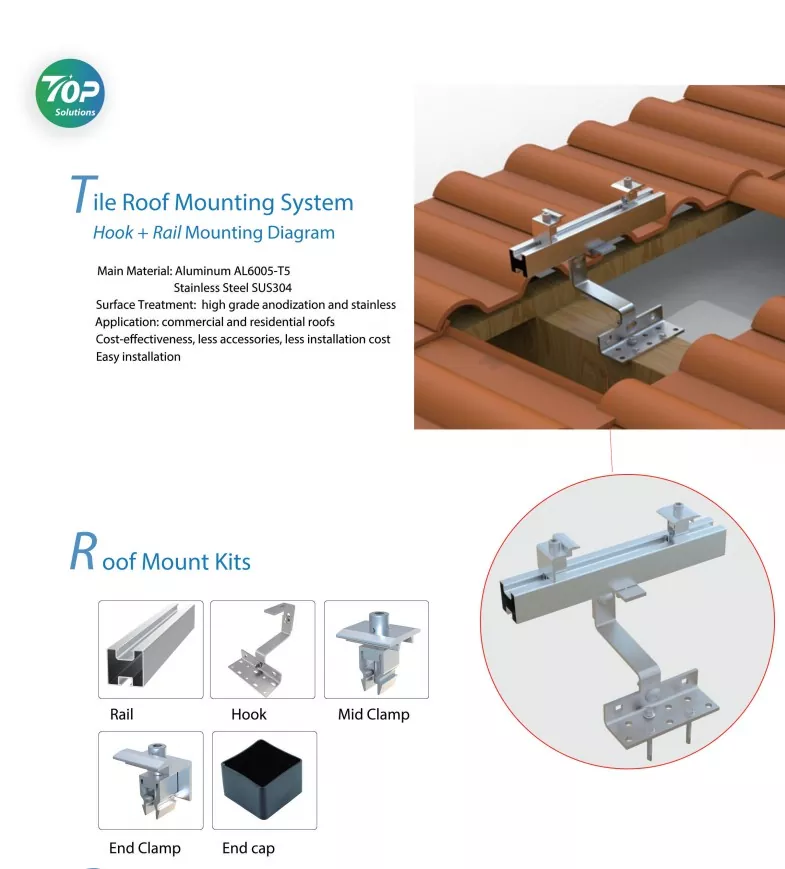

Kafel dam qarmaqlarının komponentləri:

Yanıb-sönən: rezin

Qarmaq qolu: SUS304 polad

Bağlayıcılar: vintlər / öz-özünə yivli pin

Dəmir sıxacları: Orta sıxac/Son sıxac

Faydaları:

Bu sürətli Topfencesolar dam qarmaqlarının quraşdırılmasının üstünlükləri ondan ibarətdir ki, o, ən aşağı qiymətə tez quraşdırılır və damın orijinal strukturunda minimum dəyişikliklər edir. Beləliklə, bu çəngəl montaj sistemi dam ilə qarışmaq üçün yüksək estetik cəlbediciliyə malikdir.

Həmçinin Avropa bazarında da məşhur olan Qara rəng seçimlərimiz var.

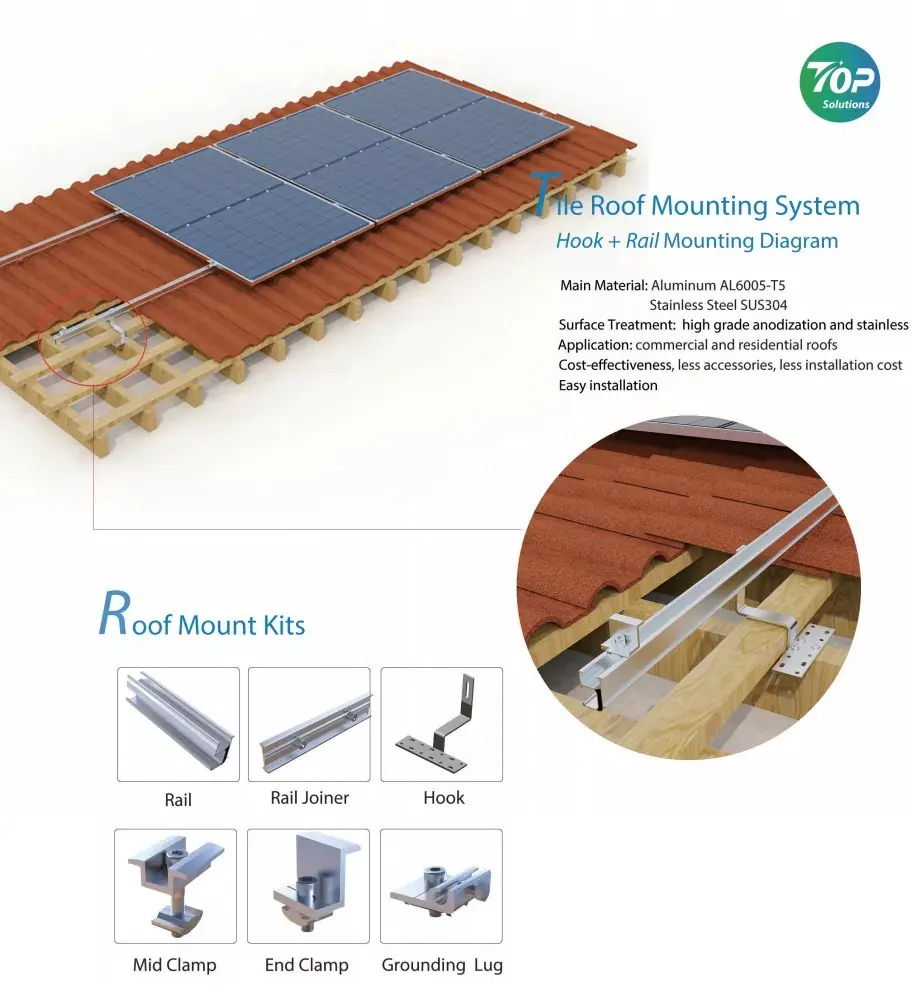

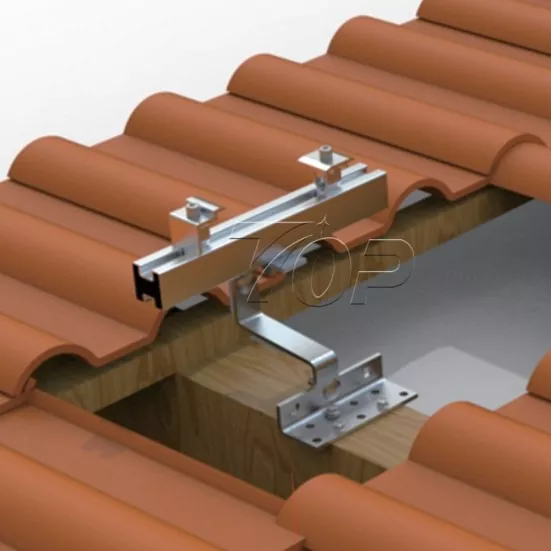

Tətbiq günəş panelinin kafel dam montaj sisteminə uyğundur. Təfərrüatlı model günəş plitələrinin dam qarmaqlarının montaj mötərizələrini + alüminium relslərin montajını əhatə edir.

Quraşdırma addımları:

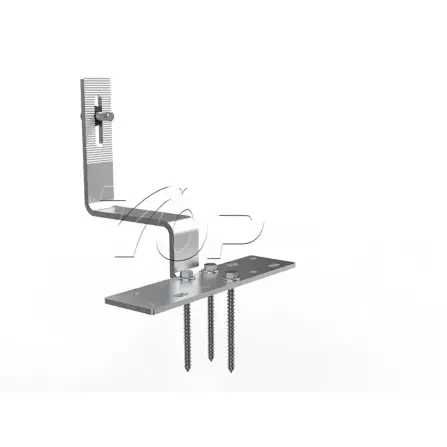

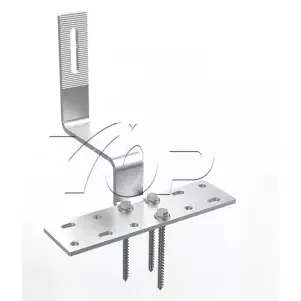

İlk addım: Kafel damındakı tam sistem quruluşu vintlər və ya boltlar istifadə edərək, damın taxta şüasına rels kancasını bağlayır.

İkinci addım: Topfencesolar alüminium relslərinin qarmaqlara quraşdırılması, müxtəlif relslər rels birləşdiriciləri ilə birləşdirilməlidir.

Üçüncü addım: Bütün dam qarmaqları hazır olduqdan və üzərinə alüminium relslər bərkidiləndən sonra günəş panellərini quraşdırmağa hazır olun. PV panelləri quraşdırmadan əvvəl, şaquli və ya landşaft oriyentasiyası quraşdırılmasını yekunlaşdırmaq üçün Topfencesolar mühəndis komandası ilə panel massivinin planını təsdiqləyin. Sonra PV panelləri bir dəstdə 4-14 və ya daha çox panelli 1 rwo-da və ya bir sıra iki panel, relslərdə bir sütunda 4-20 ədəd günəş panelləri qoyun. Satır və sütun panelinin miqdarı damın ölçüsündən və günəş işığına baxan tərəfdən asılıdır. Damınızda günəş panelinin tərtibatını necə tərtib etməyiniz və damınızın damda hansı güc tutumunu quraşdıra biləcəyi ilə bağlı peşəkar təfərrüatlar haqqında TOPrfence enerji mühəndisləri komandası ilə məsləhətləşə bilərsiniz.

Dördüncü addımlar: Günəş panellərini alüminium relslər üzərində Topfencesolar Mid-clmaps ilə birləşdirin və bu günəş panellərini kafel damlarda təhlükəsiz şəkildə qorumaq üçün End-clmaps ilə bitirin.

Quruluşun dizaynına və günəş panelinin quraşdırılmasına təsir edən amillər:

1. Damın ölçüsü - binanıza nə qədər böyük quraşdıra biləcəyiniz enerji tutumunu müəyyənləşdirir.

2. Damın növü: müxtəlif dam tiplərinin müxtəlif montaj həlləri var. Döşəmə kafel damı, relsli qarmaqların seçilməsi ən yaxşı həllərdən biridir, aşağı qiymət, günəş panellərinin dəstəklənməsinin yüksək gücü və damın yüklənməsinin təhlükəsizliyi üçün yaxşı olan yüngül quruluşdur. Ancaq metal dam və ya beton dam kimi, L ayaqları + rels quruluşu və ya ballast sistemləri və s. seçmək lazımdır. Zəhmət olmasa, Topfencesolar Engineer komandası ilə məsləhətləşin.

3. Günəş panellərinin ölçüləri və hər bir panelin güc tutumu. Bu, strukturun yüklənməsi ilə əlaqədardır.

4. Küləyin sürəti. Çini Dam üçün Qarmaq Montaj Sisteminin strukturu 2 m/s-dən 70 m/s-ə qədər küləyə tab gətirəcək qədər möhkəm olmalıdır (küləyin orta sürəti 3 stnadard hesablanır).

5. Quruluş materialı: Hal-hazırda Polad və Alüminium ən çox istifadə edilən və montaj konstruksiyalarında məşhurdur, dam quruluşu üçün yüngül material seçmək lazımdır, ona görə də Almuminuna getmək ən yaxşı seçimdir. Topfencesolar-dan günəş Alüminiumu Al6005-T5 bazardan daha keyfiyyətlidir.

Üstünlüklər

1.Topfencesolar dizaynlı Günəş Montaj Sistemi üçün Plitəli Dam qarmaqları asanlıqla montaj dizaynı, daha az mötərizə, sürətli quraşdırmadır.

2. Bizim dam qarmaq dəstlərimiz yüksək dərəcəli anodizasiya prosesi və paslanmayan səth müalicəsi var. Uzun müddətli istifadəyə dəstək.

3. Optimallaşdırılmış az aksesuar dizaynları daha aşağı qiymətə malikdir. Saytlarda quraşdırma xərclərini azaltmaq üçün daha az quraşdırma işləri lazımdır.

4.Topfencesolar müxtəlif kafel dam örtükləri ilə tanış olmaq və Almaniya, Polşa, Avstriya, İspaniya və ya Yaponiya, İndoneziya və s. Bazarları əhatə etmək üçün tənzimlənən müxtəlif tipli qarmaq seçimlərinə malikdir.

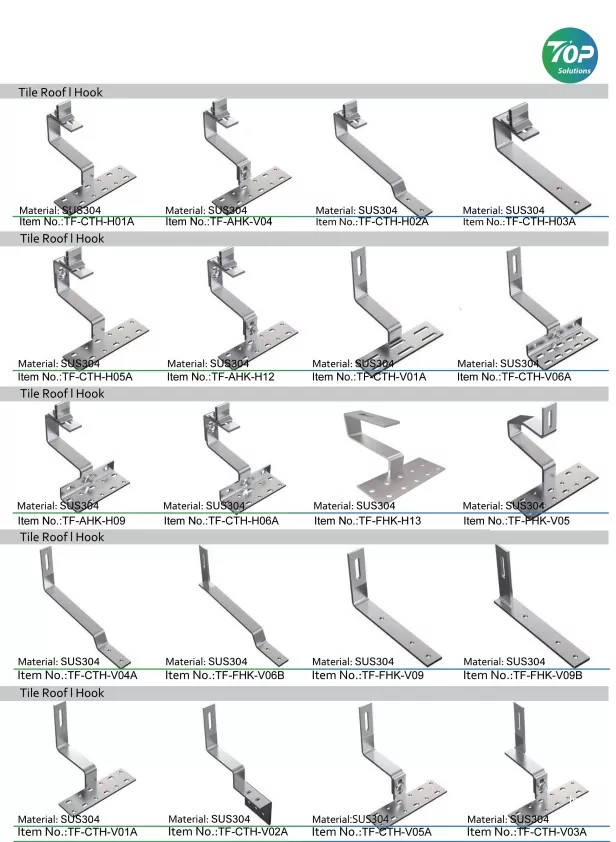

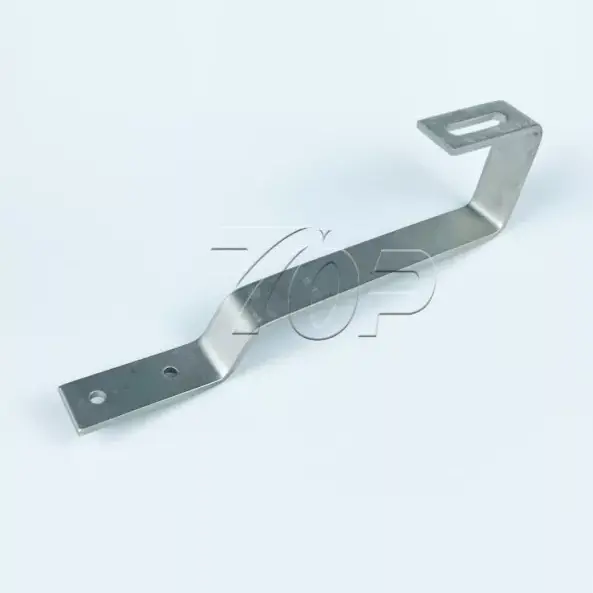

Müxtəlif forma və növ qarmaqların daha çox variantları:
