Kafel növünə görə düzgün günəş dam qarmaqını necə seçmək olar: Günəş enerjisi quraşdıranlar, EPC podratçılar və satınalma qrupları üçün mühəndislik əsaslı bələdçi

Niyə Günəş Damı Çəngəlinin Seçilməsi Kritik Mühəndislik Qərarıdır

Düzgün seçməkgünəş dam qarmaqüçün kafel dam günəş montaj sistemikiçik bir hardware qərarı deyil - o, struktur sabitliyini, suya davamlı bütövlüyü, quraşdırmanın səmərəliliyini və uzunmüddətli aktivlərin etibarlılığını birbaşa müəyyən edir. Ticarət və sənaye dam örtüyü layihələrində, zəif uyğunlaşdırılmışdırkafel dam günəş montaj üçün dam qarmaqplitələrin çatlamasına, suyun daxil olmasına, külək yükləri altında qaldırma uğursuzluğuna və layihə müddətlərinə və zəmanət məruz qalmasına təsir edən bahalı yenidən işlərə səbəb ola bilər.

Metal çatılardan və ya düz beton damlardan fərqli olaraq, kafel damları həndəsə, qalınlığa, kövrəkliyə, yük daşıma davranışına və quraşdırma məhdudiyyətlərinə görə əhəmiyyətli dərəcədə dəyişir. Universal çəngəl yanaşması texniki cəhətdən qüsurludur. Düzgün üsul çəngəl həndəsəsinin, hündürlüyün tənzimlənməsinin, əsas lövhənin dizaynının və material dərəcəsinin xüsusi kafel növünə və altındakı rafter quruluşuna uyğunlaşdırılmasını tələb edir.

Bu texniki təlimat hüququ seçmək üçün strukturlaşdırılmış çərçivə təqdim edirgünəş dam qarmaqkafel növü əsasında. O, dam örtüyünün mexanikasını, struktur yüklə bağlı mülahizələri, material performansını və praktik quraşdırma reallıqlarını birləşdirir. Məqsəd mühəndislik qruplarına, satınalma menecerlərinə və günəş enerjisi quraşdırma sistemi inteqratorlarına riski azaldan və layihənin gəlirliliyini yaxşılaşdıran məlumatlara əsaslanan qərarlar qəbul etməkdə dəstək olmaqdır.

1. Niyə günəş damı çəngəl seçimi yalnız komponent seçimi deyil, struktur qərardır

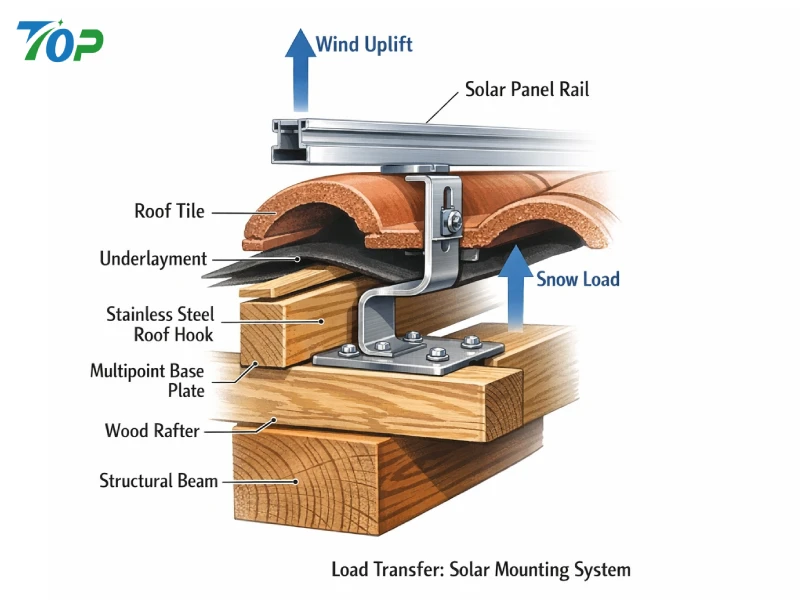

Kafel damının günəş qurğusunda dam qarmaqı fotovoltaik montaj relsləri ilə binanın yükdaşıyan rafters arasında əsas struktur interfeys kimi xidmət edir. Yükləmə yolu aşağıdakı kimidir:

• Günəş modulu → montaj dəmir yolu → dam qarmaq → konstruktiv rafter → bina strukturu

Kafel özüdüryoxkonstruktiv yükdaşıyan element. Ən çox gil, beton və şifer plitələr konsentrasiya edilmiş mexaniki yüklər üçün deyil, ilk növbədə havadan qorunmaq üçün nəzərdə tutulmuşdur. Nə vaxt akafel dam üçün günəş montajısistem quraşdırıldıqda, çəngəl ətrafdakı plitələrə həddindən artıq gərginlikdən qaçaraq yükləri birbaşa raftersə köçürməlidir.

Mühəndislik baxımından çəngəl dayanmalıdır:

• Ölü yük (modullar + relslər + montaj aparatı)
• Küləyin yüksəldilməsi və emiş yükləri
• Qar yükləri (mümkün olduqda)
• Termal genişlənmə stressləri
• 25+ il ərzində dinamik yorğunluq

ASCE 7 (Amerika İnşaat Mühəndisləri Cəmiyyəti, 2022) kimi beynəlxalq struktur standartları damdakı günəş sistemlərinin binanın hündürlüyü, məruz qalma kateqoriyası və yerli küləyin sürəti nəzərə alınmaqla külək yüklərinə görə qiymətləndirilməli olduğunu vurğulayır. Buna görə də dam qarmaqları kifayət qədər yükdaşıma qabiliyyəti və sınaqdan keçirilmiş performans məlumatları ilə seçilməlidir.

Bu struktur reallıqlara məhəl qoymamaq riski artırır:

• Nöqtə yükünün konsentrasiyası səbəbindən kafel çatlaması
• Qalxma altında çəngəl deformasiyası
• Kiçik ölçülü raftersdən bərkidicinin çıxarılması
• Düzgün olmayan kafel təmizlənməsi səbəbindən suyun daxil olması

Buna görə də, apaslanmayan polad dam qarmaqsadəcə korroziyaya davamlılıq deyil, dam sistemi ilə konstruktiv uyğunluğu təmin etməkdir.

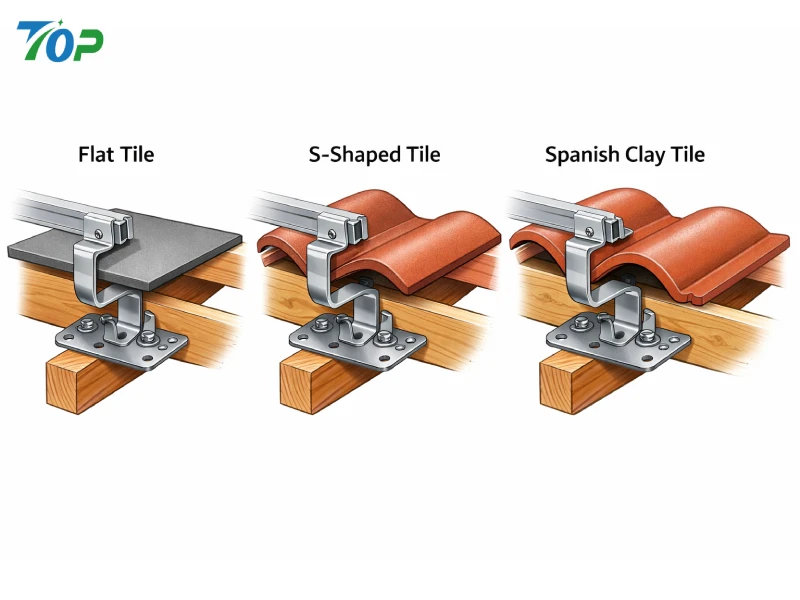

2. Günəş Layihələrində istifadə olunan ümumi kafel dam növlərini başa düşmək

Fərqli kafel həndəsələri əsaslı şəkildə fərqli tələb edirgünəş dam qarmaqkonfiqurasiyalar. Aşağıda yaşayış, kommersiya və yüngül sənaye günəş layihələrində rast gəlinən ümumi kafel dam növlərinin texniki dağılımı verilmişdir.

2.1 Yastı beton kirəmitli dam

Düz beton plitələr Avropada, Avstraliyada və Asiyanın bir hissəsində geniş istifadə olunur. Onlar adətən qalınlığı 10-15 mm arasında dəyişir və üst-üstə düşən blok profillərinə malikdirlər.

Struktur xüsusiyyətləri:

• Nisbətən yüksək sıxılma gücü
• Orta kövrəklik
• Düz səthin vahid profili
• Sabit şaquli kafel aralığı

Indüz kafel dam üçün günəş montajıTətbiqlərdə əsas dizayn problemi çəngəl qolu ilə kafelin alt tərəfi arasında kifayət qədər boşluğun təmin edilməsidir. Çəngəl hündürlüyü qeyri-kafi olarsa, kafel birbaşa çəngəl üzərində dayanacaq və konsentrasiya edilmiş gərginlik nöqtələri yaradır.

Tövsiyə olunan mülahizələr:

• Hündürlüyü tənzimlənən dam qarmaqı
• Rafın bərkidilməsi üçün geniş əsas lövhə
• Minimum 3-5 mm kafel boşluğu

2.2 İspan / Roma Əyri Çini Dam

İspan və ya Roma plitələri alternativ konveks və konkav əyriləri olan dalğaya bənzər profilə malikdir. Bu plitələr Aralıq dənizi iqlimində və yüksək səviyyəli yaşayış binalarında geniş yayılmışdır.

Mühəndislik Çətinlikləri:

• Qeyri-düz səthlə əlaqə
• Dəyişən kafel hündürlüyü
• Döngələr arasında məhdud quraşdırma sahəsi
• Qaldırma zamanı daha yüksək qırılma riski

üçünİspan kafel dam üçün günəş montajı, standart düz çəngəl çox vaxt uyğun deyil. Qarmaqda olmalıdır:

• Genişləndirilmiş şaquli tənzimləmə diapazonu
• Əyri plitə altına sığmaq üçün dar yuxarı qol
• Rafter ilə uyğunlaşdırmaq üçün optimallaşdırılmış yanal ofset

Əyrilik həndəsəsinə uyğun gəlməmək çox vaxt düzgün olmayan oturma və su yolunun ifşasına səbəb olur.

2.3 Şifer kirəmitli dam

Slate davamlılıq və estetika ilə tanınan təbii daş dam örtüyü materialıdır, lakin yüklənmə zamanı olduqca kövrəkdir.

Əsas Mülahizələr:

• Qazma gərginliyinə aşağı dözümlülük
• İncə kafel qalınlığı
• Yüksək dəyişdirmə dəyəri

Inşifer dam üçün günəş montajıqurğular, ultra nazik qarmaqlar və ya xüsusi yanıb-sönən sistemlər tez-tez tələb olunur. Şifer plitələrinin düzgün qaldırılmaması, sonradan termal velosiped altında yayılan görünməz mikro qırıqlara səbəb ola bilər.

Şifer minimal əyilmə gücünə malik olduğundan, kafel səthinə fırlanma momentinin ötürülməsinin qarşısını almaq üçün əsas lövhənin düzülməsi dəqiq olmalıdır.

2.4 Gil kirəmitli dam

Gil plitələr yüngül, lakin çox kövrəkdir. Onlar yaxşı hava müqaviməti nümayiş etdirirlər, lakin konsentrasiya edilmiş yükə qarşı məhdud struktur dayanıqlığı nümayiş etdirirlər.

Ümumi risklərkafel dam günəş montaj sistemlərigil plitələrdən istifadə daxildir:

• Həddindən artıq sıxılma səbəbindən çatlama
• Plitələr düzgün yerləşdirilmədikdə su daxil olur
• Çəngəlin yerləşdirilməsinə təsir edən qeyri-bərabər kafel aralığı

Tənzimlənənkafel dam üçün dam qarmaqgücləndirilmiş alt qolu və dəqiq kafel boşluğu ilə vacibdir.

2.5 Asfalt Şingle Dam (Müqayisəli İstinad)

Bir kafel sistemi olmasa da, asfalt örtükləri tez-tez kafel damları ilə müqayisə edilir. Şingle tətbiqlərində, ənənəvi kafel qarmaqları yerinə, adətən, yanıb-sönən L-ayaqları istifadə olunur.

Bu fərq kritikdir. Plitəli dam qarmaqlarını şingle sistemlərində istifadə etməyə cəhd və ya əksinə - su yalıtımının bütövlüyünü pozur və standart quraşdırma təcrübələrini pozur (Beynəlxalq Kodeks Şurası, 2021).

3. Düzgün günəş damı çəngəlinin seçilməsi üçün əsas mühəndislik meyarları

Seçərkən agünəş dam qarmaq istehsalçısıvə ya qarmaq modellərini qiymətləndirən satınalma və mühəndislik qrupları aşağıdakı beş texniki ölçüləri qiymətləndirməlidirlər.

3.1 Qarmaq hündürlüyü və tənzimlənən diapazon

Kafel qalınlığı və üst-üstə düşmə hündürlüyü istehsalçılara və bölgələrə görə dəyişir. Tənzimlənən çəngəl qeyri-kafi boşluq və ya həddindən artıq boşluq riski daşıyır ki, bu da yükün ötürülməsini pozur.

Ən yaxşı təcrübə:

• Şaquli tənzimlənmə ≥ 30–50 mm
• Birbaşa kafel sıxılmasının qarşısını almaq üçün boşluq boşluğu
• Ümumi rels sistemləri ilə uyğunluq

Tənzimlənmə sahə çevikliyini yaxşılaşdırır və çoxsaylı SKU inventarına ehtiyacı azaldır.

3.2 Əsas lövhənin dizaynı və yükün paylanması

Baza plitəsi çəngəli rafterə bağlayır. Dar və ya nazik baza bərkidici gərginlik konsentrasiyasını artırır və çəkilmə müqavimətini azaldır.

Struktur bərkidici tədqiqatlarına görə (Amerika Taxta Şurası, 2018), çıxarma qabiliyyəti yerləşdirmə dərinliyindən və ağacın sıxlığından asılıdır. Buna görə də:

• Əsas lövhənin qalınlığı ≥ 4–5 mm paslanmayan polad
• Ən azı iki struktur bərkidici
• Kənar məsafəyə uyğunluq

3.3 Material dərəcəsi və korroziyaya davamlılıq

Ən çox mükafatpaslanmayan polad dam qarmaqlarıSUS304 və ya SUS316 istifadə edin.

• SUS304: Daxili mühitlər üçün uyğundur
• SUS316: Sahil və ya yüksək duzlu bölgələr üçün tövsiyə olunur

Korroziya zaman keçdikcə kəsişmə gücünü azaldır. 25 illik dizayn ömrü sistemləri üçün material seçimi ətraf mühitə məruz qalma kateqoriyasına uyğun olmalıdır (ISO 9223).

3.4 Suya davamlı inteqrasiya

Kafelin qaldırılması alt qatın müvəqqəti ifşasını yaradır. Yanlış yenidən yerləşdirmə və ya əskik yanıb-sönmə sızma riskini artırır.

Ən yaxşı təcrübə:

• EPDM sızdırmazlıq yastıqları
• Lazım olan yerlərdə uyğun yanıb-sönmə
• Həddindən artıq güc əvəzinə kafel kəsmə

3.5 Rafter Layout ilə uyğunluq

Qarmaqların yerləşdirilməsi rafter aralığı ilə məhdudlaşdırılır, adətən 400-600 mm. Əgər çəngəl həndəsəsi yanal ofsetə imkan vermirsə, quraşdırma səmərəsiz olur və struktur cəhətdən təhlükə altına düşür.

Qabaqcılgünəş dam qarmaqdizaynlar, plitələri vurğulamadan struktur elementlərlə uyğunlaşmaq üçün yanal tənzimlənməni özündə birləşdirir.

4. Risk Təhlili: Yanlış Çatı Kancasının Seçilməsinin Nəticələri

Səhvkafel dam günəş montajkomponent seçimi artır:

• Quraşdırma müddəti 15-30%
• Qırılan plitələr səbəbindən material tullantıları
• Sızma iddiaları üçün zəmanət məruz qalması
• Küləyin yüksəldilməsi hadisələri zamanı struktur məsuliyyəti

Qeyri-adekvat bağlama üsullarından istifadə olunduğu damdakı günəş sistemlərində küləyin səbəb olduğu nasazlıqlar sənədləşdirilmişdir (Kopp et al., 2012). Modullara tez-tez əsas diqqət yetirilsə də, qoşma aparatları tez-tez sistemin davamlılığını müəyyən edir.

Satınalma qrupları üçün ümumi quraşdırılmış xərcə riskin azaldılması daxil edilməlidir - təkcə aparat vahidinin qiyməti deyil.

5. Kommersiya layihələri üçün strateji satınalma mülahizələri

Çoxsaylı kommersiya layihələri üçün standartlaşdırma akafel dam üçün günəş montajıhəll yaxşılaşdırır:

• İnventar nəzarəti
• Quraşdırma təliminin səmərəliliyi
• Keyfiyyətə zəmanət ardıcıllığı
• Uzunmüddətli texniki xidmətin proqnozlaşdırılması

Bununla belə, standartlaşdırma mühəndislik uyğunluğuna üstünlük verməməlidir. Düzgün yanaşma aşağıdakıları bacaran bir istehsalçı seçməkdir:

• Struktur test hesabatlarının təqdim edilməsi
• Tənzimlənən çəngəl dizaynları təklif edir
• Unikal kafel həndəsələri üçün fərdiləşdirmənin dəstəklənməsi
• Böyük sifarişlər üçün toplu ardıcıllığın təmin edilməsi

Yüksək həcmli satınalma mühitlərində hüququ seçməkgünəş dam qarmaq istehsalçısıəməliyyat alışı deyil, strateji tərəfdaşlıq qərarına çevrilir.

6. Çini Tipinə görə Günəş Damı Qarmaq Seçim Matrisi

Çoxlu idarə edən mühəndis komandaları üçünkafel dam günəş montajregionlar üzrə layihələr üçün strukturlaşdırılmış müqayisə aləti qərar qəbuletmə səmərəliliyini əhəmiyyətli dərəcədə artırır. Seçmək əvəzinə agünəş dam qarmaqyalnız görünüş və ya qiymətə əsaslanaraq, seçim həndəsə uyğunluğu, yük ötürmə davranışı, ətraf mühitə məruz qalma və quraşdırma dözümlülüyünü nəzərə almalıdır.

Aşağıdakı matris çəngəl növlərini dam plitələrinin kateqoriyalarına uyğunlaşdırmaq üçün praktik istinad çərçivəsini təqdim edir. Son mühəndislik qiymətləndirməsi həmişə yerli tikinti qaydalarına uyğun olaraq sahə üçün xüsusi struktur hesablamalarını nəzərə almalıdır.

Kafel növü	Tövsiyə olunan qarmaq konfiqurasiyası	Tənzimlənmə tələbi	Material dərəcəsi	Quraşdırma Risk Səviyyəsi	Mühəndislik qeydləri
Düz Beton Kafel	Standart tənzimlənən düz qarmaq	30-50 mm şaquli tənzimləmə	SUS304 (daxili) / SUS316 (sahil)	Orta	Sıxılma gərginliyinin qarşısını almaq üçün kafel boşluğunun ≥3 mm olmasını təmin edin
İspan / Roma Əyri Kafel	Dar qollu uzadılmış tənzimlənən çəngəl	50 mm+ şaquli diapazon	SUS304 / SUS316	Yüksək	Əyriliyə uyğun üst qol və yanal ofset tələb olunur
Şifer kafel	Ultra nazik çəngəl və ya yanıb-sönən inteqrasiya edilmiş sistem	Minimum hündürlük, dəqiq hizalanma	SUS316 üstünlük verilir	Çox Yüksək	Şiferdə nöqtə yükündən qaçın; yanıb-sönən inteqrasiyanı nəzərdən keçirin
Gil kafel	Gücləndirilmiş alt qolun tənzimlənən çəngəl	30-40 mm	SUS304 / SUS316	Yüksək	Həddindən artıq sıxılmanın qarşısını almaq; vahid kafel yenidən oturmasını təmin edin

Bu seçim matrisi universal olmadığını göstərirkafel dam üçün dam qarmaqtətbiqlər. Hər bir konfiqurasiya kafel həndəsəsinə və struktur davranışına uyğun olmalıdır.

7. Kafel Kateqoriyasına görə Ətraflı Mühəndislik Mülahizələri

7.1 Yastı beton kirəmitli dam: Nəzarət olunan boşluqla struktur dayanıqlığı

Düz kafel sistemləri əyri və ya şifer damlarla müqayisədə quraşdırma üçün nisbətən əlverişlidir. Bununla belə, düzgün olmayan çəngəl hündürlüyü seçimi hələ də plitələrin sıxılması və ya qaldırma qeyri-sabitliyi yarada bilər.

Əsas mühəndislik istiqamətləri:

• Qarmaq qolunun qalınlığı küləyin yüksəlməsi altında əyilməyə müqavimət göstərmək üçün kifayətdir
• Standart rafter aralığına uyğun olan baza lövhəsinin eni (400–600 mm)
• Hər çəngəl üçün minimum iki konstruktiv gecikmə vinti
• ASCE 7 külək yükünün hesablanması tələblərinə uyğunluq

Yüksək külək zonalarında qaldırma qüvvələri dam zonasının təsnifatından asılı olaraq 2,0 kPa-dan çox ola bilər (ASCE, 2022). Buna görə də, a seçərkən bərkidicilərin icazə verilən çəkilmə müqavimətini yoxlamaq vacibdirdüz kafel dam üçün günəş montajı.

7.2 İspan / Roma Çini Damı: Əyriliyin və Yükün Ötürülməsinin İdarə Edilməsi

Əyri kafel sistemləri asimmetrik yük yollarını təqdim edir. Çəngəl gərginlik konsentrasiyası yaratmadan konkav və qabarıq kafel səthləri arasında körpü olmalıdır.

Kritik dizayn parametrləri:

• Üst qolun əyriliyinə dözümlülük
• Raftın hizalanması üçün yanal tənzimlənmə
• Pik plitələr silsilələrini təmizləmək üçün genişləndirilmiş şaquli hündürlük
• Eksantrik yükləmə şəraitində struktur sınaqları

Çünki əyri plitələr tez-tez quraşdırma zamanı daha yüksək qırılma dərəcələrinə malikdir, tənzimlənən seçilməsigünəş dam qarmaqyenidən işləmə xərclərini azaldır və quraşdırma dövrlərini qısaldır.

7.3 Şifer kirəmitli dam: Dəqiq mühəndislik və risklərin azaldılması

Şifer dam qurğuları ən yüksək mühəndislik intizamını tələb edir. Gil və ya betondan fərqli olaraq, şifer zərbəyə və ya konsentrasiya edilmiş fırlanma momentinə dözə bilməz.

üçünşifer dam üçün günəş montajısistemləri nəzərə alın:

• Aşağı profilli çəngəl həndəsəsi
• Suya davamlı membran mühafizəsi ilə əvvəlcədən qazma strategiyası
• İcazə verildiyi yerlərdə metal parıltı ilə inteqrasiya
• Uzunmüddətli davamlılığı təmin etmək üçün korroziyaya davamlı SUS316 istifadə edin

Şifer damlarında quraşdırma xətaları tez-tez gizli nasazlıqlarla nəticələnir - donma-ərimə dövrləri səbəbindən yayılan mikro çatlar (Beynəlxalq Kodeks Şurası, 2021).

7.4 Gil kirəmitli dam: kövrəkliyə və fırlanma momentinə nəzarət

Gil plitələr aşağı çəkilmə gücü və məhdud əyilmə tolerantlığı nümayiş etdirir. Bağlayıcıların həddindən artıq sıxılması qırılmaların ən çox yayılmış səbəblərindən biridir.

Ən yaxşı təcrübələr:

• Fırlanma momenti ilə idarə olunan bərkitmə alətləri
• Qarmaqların təmizlənməsi üçün vahid kafel kəsilməsi
• Stress paylayan əsas lövhə dizaynı
• Kafel yenidən qoyulduqdan sonra vizual yoxlama

Gücləndirilmiş seçimpaslanmayan polad dam qarmaqgil dam sistemlərində struktur etibarlılığını artırır.

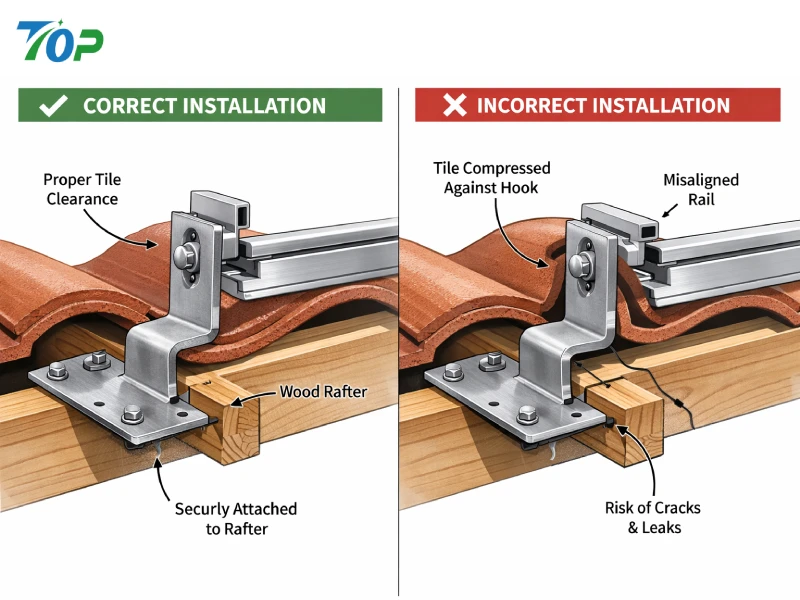

8. Layihə riskini artıran ümumi quraşdırma səhvləri

Kommersiya boyukafel dam günəş montajlayihələrdə aşağıdakı təkrarlanan səhvlər xərclərin artmasına və uzunmüddətli öhdəliklərə səbəb olur:

8.1 Bütün kafel növləri üçün universal qarmaqdan istifadə

Tək çəngəl modelindən istifadə edərək standartlaşdırma cəhdi tez-tez yanlış hizalanmaya və kafel zədələnməsinə səbəb olur. Həndəsə üçün xüsusi həllər tələb olunur.

8.2 Külək yükü zonasının dəyişməsinə məhəl qoymamaq

Damın küncləri və kənarları daha yüksək qaldırma qüvvələrinə məruz qalır. Qarmaqlar arası məsafə struktur kodlarında zona təsnifatını əks etdirməlidir.

8.3 Kafelin qeyri-kafi təmizlənməsi

Birbaşa kafel-çəngəl təması yükü kövrək dam örtüyü materiallarına ötürür, qırılma riskini artırır.

8.4 Qeyri-adekvat Bağlayıcının Yerləşdirilməsi Dərinliyi

Bərkitmə elementinin çıxarılma qabiliyyəti yerləşdirmə dərinliyindən və ağacın sıxlığından asılıdır (Amerika Taxta Şurası, 2018). Bu parametrlərin düzgün qiymətləndirilməməsi sistemin təhlükəsizlik marjalarını azaldır.

8.5 İstilik genişlənməsinin hesaba alınmaması

Paslanmayan polad və alüminium montaj relsləri müxtəlif sürətlə genişlənir. Yanlış dizayn çəngəl birləşmələrinə uzunmüddətli gərginlik gətirə bilər.

9. Quraşdırma Effektivliyi və Əmək Xərclərinin Optimizasiyası

Düzgün seçməkgünəş dam qarmaq istehsalçısıquraşdırmanın səmərəliliyinə əhəmiyyətli dərəcədə təsir göstərə bilər.

Sahə məhsuldarlığını artıran xüsusiyyətlər:

• Əvvəlcədən yığılmış tənzimlənən komponentlər
• Struktur yük sənədlərini təmizləyin
• Böyük satınalma sifarişləri üçün toplu ardıcıllığı
• Uyğun dəmir yolu interfeysi dizaynı

Tikinti məhsuldarlığı ilə bağlı araşdırmalar göstərir ki, quraşdırmanın sadələşdirilməsi təkrarlanan sistemlərdə iş vaxtını 10-25% azaldır (Gould & Joyce, 2014). Böyük damüstü günəş portfellərində belə qənaətlər layihənin marjalarına əhəmiyyətli dərəcədə təsir edir.

10. Mühəndislik yükünün yoxlanılması və sənədləşdirilməsi

Kommersiya günəş enerjisi istehsalçıları və EPC podratçılar üçün sənədlər vacibdir. Etibarlıgünəş dam qarmaqtəchizatçı təmin etməlidir:

• Mexanik yük testi hesabatları
• Material sertifikatları (SUS304 / SUS316)
• Sonlu elementlərin təhlili məlumatları (əgər varsa)
• Korroziya müqavimətinin təsnifatı
• Keyfiyyətə nəzarət izlənməsi qeydləri

Külək yükü sınağı tədqiqatı (Kopp et al., 2012) göstərir ki, qoşma bütövlüyü tez-tez dam örtüyü sisteminin performansını məhdudlaşdıran amildir. Buna görə də, çəngəl seçimi fərziyyələrlə deyil, mexaniki sübutlarla təsdiqlənməlidir.

11. Xərc-fayda təhlili: Vahid qiymətdən kənar

Satınalma qərarları ilkin vahid qiymətindən daha çox həyat dövrünün dəyərini nəzərə almalıdır. Daha aşağı qiymətəkafel dam üçün dam qarmaqTənzimləmə qabiliyyəti və ya struktur sertifikatı olmayan aşağıdakılarla nəticələnə bilər:

• Daha yüksək kafel dəyişdirmə xərcləri
• Uzadılmış quraşdırma müddəti
• Hava hadisələrindən sonra sığorta mübahisələri
• Azaldılmış uzunmüddətli etibarlılıq

Ümumi xərc yanaşmasına aşağıdakılar daxildir:

• Material dəyəri
• Əmək haqqı
• Riskin azaldılması xərcləri
• Zəmanət məruz qalma
• Baxımın proqnozlaşdırılması

Bütöv şəkildə qiymətləndirildikdə, tənzimlənən dizayngünəş dam qarmaqsistemlər çox vaxt böyük kommersiya portfellərində investisiyadan daha yaxşı gəlir gətirir.

12. Böyük miqyaslı layihələr üçün doğru günəş dam çəngəl istehsalçısını necə seçmək olar

Kommersiya və portfel əsaslı dam örtüyü günəş enerjisi istehsalında agünəş dam qarmaq istehsalçısıstrateji mühəndislik və risklərin idarə edilməsi qərarıdır. İstehsalçının dizayn qabiliyyəti, istehsala nəzarət və sənədlərin şəffaflığı quraşdırmanın səmərəliliyinə, struktur etibarlılığına və aktivlərin uzunmüddətli performansına birbaşa təsir göstərir.

Satınalma və mühəndislik qrupları qiymət və çatdırılma müddətini qiymətləndirməkdən əlavə, satınalma zamanı aşağıdakı ölçüləri qiymətləndirməlidirlər.günəş dam qarmaqkafel dam günəş montaj layihələri üçün sistemləri.

12.1 Mühəndislik qabiliyyəti və strukturun təsdiqi

İxtisaslı istehsalçı, küləyin yüksəldilməsi və aşağıya doğru təzyiqin təqlid edilmiş şərtləri altında yükdaşıma qabiliyyətini nümayiş etdirən mexaniki yoxlama məlumatlarını təqdim etməlidir.

Tələb etmək üçün əsas sənədlər:

• Statik yük testi hesabatları
• Materialın dartılmaya davamlılığının sertifikatı
• Sonlu elementlərin təhlili (FEA) sənədləri
• Bağlayıcı uyğunluğunun yoxlanılması
• ISO 9223 altında korroziyaya davamlı təsnifat

Qoşma sistemləri tez-tez damdakı günəş qurğularında ən zəif halqadır. Külək mühəndisliyi tədqiqatları təsdiq edir ki, damda quraşdırılmış sistemlər təcrid olunmuş komponentlər deyil, inteqrasiya olunmuş struktur birləşmələr kimi qiymətləndirilməlidir (Kopp et al., 2012). Sənədləşdirilmiş sınaq sübutu təqdim edə bilməyən təchizatçı qarşısı alına bilən layihə riskini təqdim edir.

12.2 Materialın keyfiyyəti və izlənməsi

Ən yüksək performanslıpaslanmayan polad dam qarmaqlarıSUS304 və ya SUS316 paslanmayan poladdan hazırlanır. Bununla belə, təkcə materialın dərəcəsi kifayət deyil; izlenebilirlik və ardıcıllıq eyni dərəcədə vacibdir.

Portfel miqyaslı satınalmalar üçün keyfiyyətə nəzarət sistemləri aşağıdakıları əhatə etməlidir:

• Partiya səviyyəsində materialın sertifikatlaşdırılması
• Ölçü dözümlülüyünün yoxlanılması
• Səthi bitirmə uyğunluğunu yoxlayır
• Qaynaq bütövlüyünün yoxlanılması (əgər varsa)

Korroziya zamanla effektiv kəsişmə sahəsini və struktur gücünü azaldır. Sahil və ya yüksək rütubətli bölgələr üçün SUS316 adətən 25 illik dizayn davamlılığını qorumaq üçün tövsiyə olunur.

12.3 Tənzimlənmə və SKU Optimizasiyası

Modul tənzimlənən qarmaq dizaynlarını təklif edən istehsalçılar inventar mürəkkəbliyini azaldır. Çoxlu sabit hündürlüklü modelləri yığmaq əvəzinə, tənzimlənənkafel dam üçün dam qarmaqsistemlər düz, gil və orta əyrilikli plitələri əhatə edə bilər.

Bu çeviklik yaxşılaşır:

• Anbar səmərəliliyi
• Quraşdırma uyğunluğu
• Azaldılmış sahə dəyişiklikləri
• Daha sürətli satınalma dövrləri

Həyat dövrü xərcləri baxımından uyğunlaşa bilən qarmaq sistemləri tez-tez aşağı qiymətli sabit həndəsə alternativləri ilə müqayisədə daha yüksək uzunmüddətli dəyər verir.

12.4 İstehsal Gücü və Təchizat Sabitliyi

Böyük kommersiya günəş portfelləri ardıcıl çatdırılma cədvəllərini tələb edir. Quraşdırma avadanlığında təchizatın pozulması quraşdırma briqadalarını gecikdirə və istismara vermə müddətlərinə təsir edə bilər.

Etibarlıkafel dam üçün günəş montajıtəchizatçı nümayiş etdirməlidir:

• Ölçəklənən istehsal xətləri
• Təqdimat vaxtının şəffaflığı
• İxrac logistika qabiliyyəti
• Davamlı ölçülü təkrarlanma

Ardıcıllıq xüsusilə vacibdir, çünki çəngəl hündürlüyündə və ya əsas lövhənin düzülməsində ölçü dəyişikliyi uzun dam aralıqlarında relslərin yanlış hizalanmasına səbəb ola bilər.

13. Ticarət Quraşdırmaları üçün Mühəndislik Əməkdaşlıq Modeli

Ticarət və çoxmərtəbəli dam örtüyü portfelləri üçün quraşdırıcı ilə şirkət arasında əməkdaşlıqgünəş dam qarmaq istehsalçısımaterialların siyahısı yekunlaşmadan əvvəl baş verməlidir.

Optimallaşdırılmış iş axını adətən daxildir:

1. Dam quruluşunun sənədlərinin nəzərdən keçirilməsi
2. Kafel tipinin müəyyən edilməsi və qalınlığının ölçülməsi
3. Yerli kod üzrə külək və qar yükünün hesablanması
4. Qarmaqlar arası məsafənin planlaşdırılması
5. Struktur bərkidici spesifikasiyası
6. Prototipin yoxlanılması (lazım olduqda)

Tikintidən əvvəl bu addımların inteqrasiyası dəyişiklik sifarişlərini və sahə düzəlişlərini azaldır. ASCE 7-yə (2022) uyğun olaraq, dam sistemləri zonaya xas külək qaldırma təzyiqlərini nəzərə almalıdır. Qoşulma mərhələsində mühəndislik girişi uyğunluğu təmin edir və strukturun dayanıqlığını artırır.

14. Çini Dam Günəş Montajı üçün Uzunmüddətli Performans Mülahizələri

Qiymətləndirərkəngünəş dam qarmaqsistemlərdə uzunmüddətli etibarlılıq ilkin quraşdırma performansı qədər vacibdir.

14.1 İstilik genişlənməsi və yorğunluq

Günəş montaj relsləri adətən alüminiumdur, qarmaqlar isə paslanmayan poladdır. Materiallar arasında diferensial genişlənmə əlaqə nöqtələrində tsiklik gərginlik yaradır. 25 illik xidmət müddəti ərzində yorğunluq müqaviməti aktuallaşır.

14.2 Korroziya mühitinin təsnifatı

ISO 9223 atmosfer korroziya səviyyələrini təsnif edir. Sahil mühitləri (C4–C5 kateqoriyaları) daha yüksək korroziyaya davamlı materiallar tələb edir. Belə hallarda çuxur korroziyasının qarşısını almaq üçün SUS316 tövsiyə olunur.

14.3 Baxım üçün əlçatanlıq

Qarmaqlar modulu tam çıxarmadan yoxlamaya giriş imkanı verməlidir. Effektiv texniki xidmət dizaynı uzunmüddətli əməliyyat sabitliyini artırır.

15. Günəş çatı qarmaqları haqqında tez-tez verilən suallar

15.1 Bir günəş dam çəngəl bütün kafel növlərinə uyğun ola bilərmi?

Xeyr. Kafel həndəsəsi əhəmiyyətli dərəcədə dəyişir. Tənzimlənən dizaynlar bir neçə kafel kateqoriyasını əhatə edə bilər, lakin şifer və yüksək əyri İspan plitələri çox vaxt xüsusi konfiqurasiya tələb edir.

15.2 Qarmaq seçməzdən əvvəl kafel hündürlüyünü necə ölçmək olar?

Ümumi kafel qalınlığını və üst-üstə düşmə hündürlüyünü ölçün. Seçilmiş qarmaq hündürlüyünün kafel səthini sıxmadan adekvat boşluq təmin etdiyinə əmin olun.

15.3 Sahil kafel damının günəş montajı üçün hansı material ən yaxşısıdır?

SUS316 paslanmayan polad yaxşılaşdırılmış korroziya müqavimətinə görə yüksək duzlu və ya dəniz mühitləri üçün tövsiyə olunur.

15.4 Bir kilovat üçün neçə dam qarmaq lazımdır?

Qarmaqların miqdarı külək zonasının təsnifatından, modulun ölçüsündən və dəmir yolu uzunluğundan asılıdır. Struktur hesablamalar ASCE 7 yük meyarlarına uyğun olmalıdır.

15.5 Günəş damının qarmaqları yanıb-sönməyə ehtiyac duyurmu?

Bəzi kirəmitli dam sistemlərində uzunmüddətli sızmanın qarşısını almaq üçün yanıb-sönən və ya suya davamlı membran inteqrasiyası tövsiyə olunur.

15.6 Quraşdırma zamanı plitələrin çatlamasına səbəb nədir?

Ümumi səbəblər arasında qeyri-kafi boşluq, həddindən artıq sıxma, düzgün olmayan qaldırma texnikası və qeyri-bərabər yük paylanması daxildir.

15.7 Quraşdırma müddətini necə azaltmaq olar?

Tənzimlənən əvvəlcədən yığılmış qarmaqlardan və standartlaşdırılmış rels interfeyslərindən istifadə quraşdırma səmərəliliyini əhəmiyyətli dərəcədə artırır.

16. Strateji Nəticə: Mühəndislik Dəqiqliyi Layihənin gəlirliliyinə təkan verir

Düzgün seçməkgünəş dam qarmaqüçünkafel dam günəş montaj sistemiçoxölçülü mühəndislik qərarıdır. Kafel həndəsəsi, yük ötürmə davranışı, korroziya mühiti və quraşdırma iş prosesi hamısı birlikdə qiymətləndirilməlidir.

Kommersiya miqyaslı layihələr üçün əlavə sistemi müəyyən edir:

• Struktur uyğunluq
• Quraşdırma məhsuldarlığı
• Zəmanət məruz qalma
• Həyat dövrünə baxım xərcləri
• Portfel səviyyəsində etibarlılıq

Yaxşı dizayn edilmiş tənzimlənənkafel dam üçün dam qarmaqtətbiqlər sahə qeyri-müəyyənliyini azaldır, yük paylanmasını yaxşılaşdırır və suya davamlı bütövlüyü artırır. Sənədləşdirilmiş struktur qiymətləndirmə və istehsal ardıcıllığı ilə dəstəkləndikdə, belə sistemlər uzunmüddətli sabitlik və ölçülə bilən xərc üstünlükləri təmin edir.

Qoşma səviyyəsində mühəndislik dəqiqliyi birbaşa təkmilləşdirilmiş layihə marjalarına və əməliyyat riskinin azalmasına çevrilir. Quraşdırıcılar, EPC podratçılar və kafel dam günəş portfellərini idarə edən satınalma qrupları üçün düzgün seçimgünəş dam qarmaq istehsalçısısadəcə mənbə qərarı deyil, bu, struktur strategiyadır.

İstinadlar

• Amerika İnşaat Mühəndisləri Cəmiyyəti. (2022).Binalar və digər strukturlar üçün minimum dizayn yükləri və əlaqəli meyarlar (ASCE/SEI 7-22). ASCE.
• Amerika Taxta Şurası. (2018).Taxta konstruksiya üçün milli dizayn spesifikasiyası (NDS). Amerika Taxta Şurası.
• Beynəlxalq Standartlaşdırma Təşkilatı. (2012).ISO 9223: Metalların və ərintilərin korroziyası - Atmosferlərin korroziyası - Təsnifat. ISO.
• Beynəlxalq Kod Şurası. (2021).Beynəlxalq yaşayış kodu (IRC). ICC.
• Kopp, G. A., Farquhar, S. və Morrison, M. (2012). Damdakı günəş panellərinə külək yükləri.Külək Mühəndisliyi və Sənaye Aerodinamika Jurnalı, 111, 100–111.
