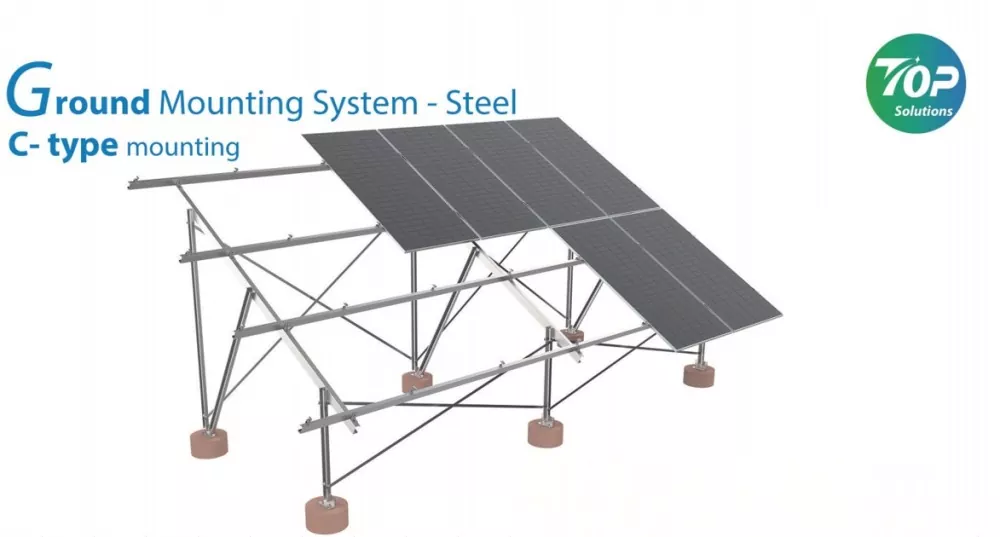

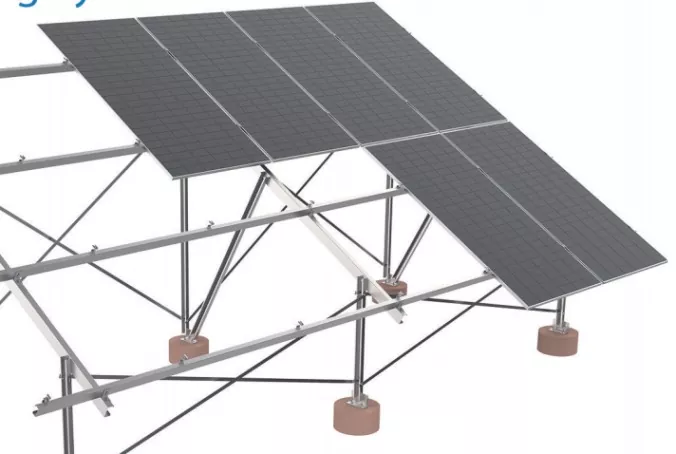

Günəş Paneli Yerə Montaj Rafı

Torpaq sisteminiz üçün yüksək möhkəmlikli və yüngül çəkili günəş enerjisi montaj rəfi əldə etmək üçün siz Topfencesolar ilə əlaqə saxlaya bilərsiniz və bizə bu C formalı günəş panelinin yerə montaj rəfinin təchizatçısı ola bilərsiniz.

Bu yüksək keyfiyyətli yerə montaj sistemi kifayət qədər daşıma qabiliyyətini təmin etməklə yanaşı, günəş panelləri də daxil olmaqla bütün dəstək sisteminin çəkisini azaldacaq. Onun yüngül mötərizələri daşınma və quraşdırma zamanı daşımaq üçün çox rahatdır. Yaxşı irəliləyişlərdən biri də təməlin daşıyıcı tələblərini azaltmasıdır.

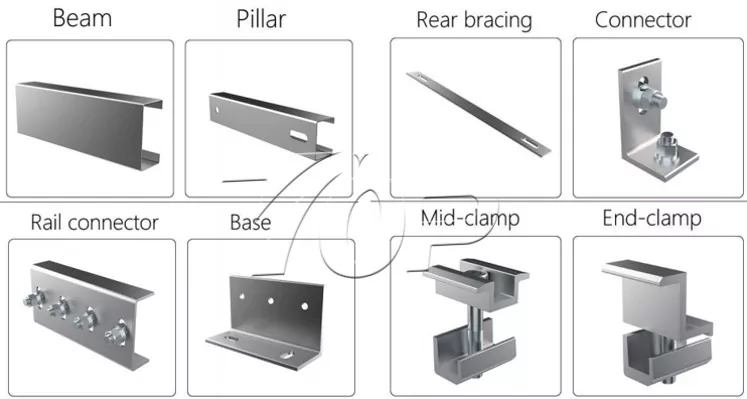

Komponentlər:

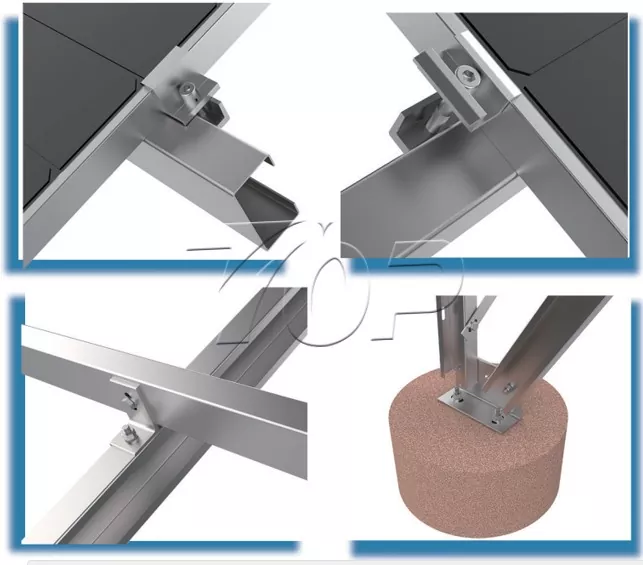

Quruluşun əlaqə hissəsinin təfərrüatları

Quraşdırma addımları:

1 Quraşdırmaya hazırlıq

Sahənin yoxlanılması: Yerin düzlüyünü və torpağın növünü yoxlayın (lövbər vintləri və ya beton təməllər tövsiyə olunur).

2 Quraşdırma Proseduru

Əsas fiksasiya:

Beton əsaslardan istifadə edilərsə: ən azı 80 sm dərinlikdə beton dayaqları tökün və dayaq əsası boltlar daxil edin.

Anker vintlərindən istifadə etdikdə (tövsiyə olunur) : Vintləri dizayn dərinliyinə (adətən 1,2-2m) qədər yerə vidalayın.

Dəstək montajı:

C formalı polad sütunu şaquli olaraq təməl üzərində sabitləyin və boltlar ilə sıxın.

Günəş panelinin yerə bərkidilməsi üçün dayaq strukturunun səviyyəli olduğundan əmin olmaq üçün eninə dayaq şüaları və diaqonal mötərizələri quraşdırın (səviyyədən istifadə edərək kalibrləyin).

Günəş panellərini quraşdırın:

Günəş panelləri şüanın üzərinə yerləşdirilir və vahid məsafəni təmin etmək üçün alüminium ərintisi sıxma qurğusu ilə bərkidilir (istiliyin yayılması üçün tövsiyə olunan məsafə ≥10 sm).

Üstünlüklər:

Yüksək möhkəmlik materialı: İsti daldırma sinklənmiş polad (HDG) və ya anodlaşdırılmış alüminium 25 ildən çox xidmət müddəti ilə əla korroziyaya davamlılıq və struktur möhkəmliyi təmin edir.

Modul dizayn: Günəş panelinin yerə quraşdırılan rəfi müxtəlif günəş paneli ölçüləri ilə uyğunlaşan sürətli montaj və tənzimlənməni dəstəkləyir.

Külək müqaviməti: Optimallaşdırılmış yerə quraşdırılmış günəş stendinin struktur dizaynı və təməlin bərkidilməsi sayəsində yüksək külək təzyiqi zonaları üçün uyğun olan 60 m/s-dən yuxarı küləyin sürətinə müqavimət göstərə bilər.

Çevik quraşdırma bucağı: Enerji istehsalının səmərəliliyini artırmaq üçün sabit əyilmə bucağını (15°-60°) və ya mövsümi bucaq tənzimlənməsini dəstəkləyin.

Aşağı təmir: beton təmələ ehtiyac yoxdur, tikinti çirklənməsini azaldır, aşağı təmir xərcləri.
